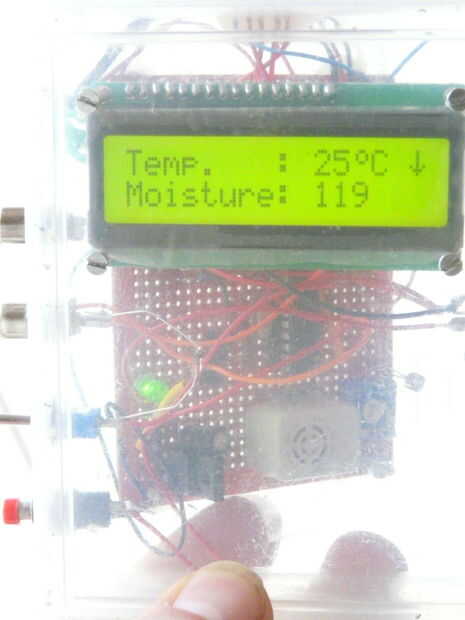

He estado usando chips Attiny para tareas de riego en mi jardín, pero tiene planes para construir un invernadero, un Arduino parece ser el camino a seguir ya que tiene más puertos. Sé que hay muchos 'Garduino' tipo proyectos ya, los que el estado de sus plantas, de twitter incluyendo, pero solo quería algo más básico, por lo tanto, lo que hace un anal retentiva Asperger hacer en tal caso: construir algo yo mismo.
Ningún uso del curso 23-25 euros por un Arduino Uno y entonces todavía tenemos que añadir un escudo para periféricos: parecía un poco exagerado y ya he construido varios 'arduino' ya, decidido a conseguir el chip, un cristal y 2 condensadores + algunas cosas más y construir la cosa entera en una placa del experimento de Archer que compró hace 20 años pero ha estado inactiva todo ese tiempo (radioshack partno 276-168). El experimento de arquero tiene islas con 3 agujeros y 2 separar pistas (Vcc y Gnd) serpentea en el medio. Por supuesto también se puede hacer a bordo tira regular, perfboard o uno puede hacer un PCB para ella.
Nota En el momento que escribí esto, era económico construir un 'Arduino' con un chip de pelado. Sin embargo, como precios de Arduino clones han disminuido considerablemente, ahora de hecho es mucho más inteligente obtener un clon de Arduino Pro Mini y añadir el hardware necesario para que
Al final decidí que necesitaba tener las siguientes funciones
- medir la temperatura
- medida de humedad del aire
- medida de humedad del suelo
- medir nivel de agua en un recipiente
- medir la luz, básicamente para determinar si es luz o día
- medida de CO2
- elegir entre medir la humedad del suelo o un riego de hidroponía pura
- interruptor de un ventilador
- cambiar una bomba de
- cambiar un calentador de
- interruptor de una lámpara
- registro diario de temperatura

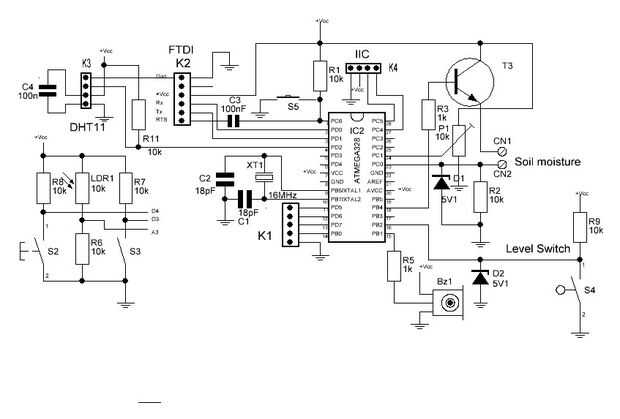

Lista de materiales
Procesador
Atmega 328 aquí para quemarse bootloader o comprar uno preprogramado
1 x 28 pines IC pie estrecho (o 2 x 14 pins ic pie)
Cristal de 16 MHz
2 x 22 nF (a menudo lleva pie de imprenta '223')
1 x 10 k (marrón-negro-naranja)
1 x 100nF (a menudo lleva '104' huella)
1 x PCB hacer momentáneo del interruptor
perfboard esto es lo que usé porque tenía que poner alrededor de ralentí durante años ya
Nota: una alternativa atractiva es un clon barato arduino mini Pro como Micro Pro que se puede tener por unos pocos dólares en por ejemplo Dealextreme.com o en AliExpress (actualmente 1,50 euros)

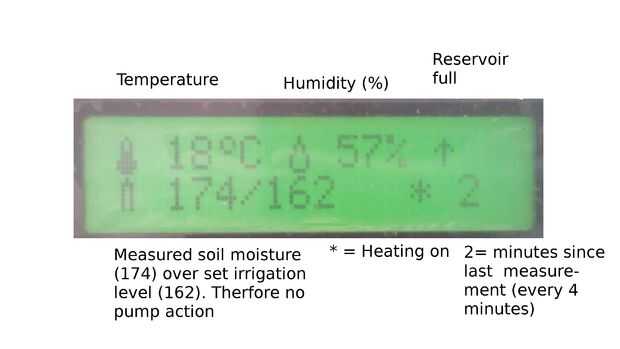

Pantalla
16x2LCD CG046-3007 A00, pero cualquier otro va a hacer.
Módulo I2C de 1602
FUENTE DE ALIMENTACIÓN
1 x 7805, aislado
1 x 1N4001
2 x 100uF (16 V en 25 voltios)
1 x resistencia de 1 k (marrón-negro-rojo)
1 x LED
1 x conector de fuente de alimentación
Nota: Pensar en conseguir un enchufe en el cargador USB con un cable y olvidarse de hacer su propia fuente de alimentación
Periféricos
1 x LDR
1 x sensor de humedad DHT11 (por ejemplo, de dealextreme)
1 x botón de hacer
1 x interruptor
zumbador 1 x (yo uso el CMB-06, un zumbador-triggerable) ($2,99) pero cualquier otro zumbador tiene o está cómodo con por ejemplo éste. Aliexpress tiene algunos zumbadores que literalmente dimes
1 x transistor NPN (e.g.BC547)
1 x 330 Ohm (naranja-naranja-marrón)
2 x 10 k (marrón-negro-rojo)
SolidState relés
4 x 330 Ohm (naranja-naranja-marrón)
4xLED
4x8pin dil pie
4x39MF22 SSR
4x2pin conector de tornillo (tensión)
1 x 5 pines hembra printheader
ángulo de 1 x 5 pines macho encabezado 90degrees
Como alternativa: comprar una colecciones de relé mecánico de canal 4 por casi el mismo precio como piezas sueltas para la SSR, como éste, o un incluso uno más barato.
brocas y tornillos
un par de hilos de diferentes colores, algunos impresión encabezados, cuatro tornillos de 3mm y las tuercas, algunos pernos de 2,5 mm y tuercas, 4 discos
soldadura de estaño, soldadura de hierro.
He utilizado conectores RCA para la conexión... pero en realidad estos son difíciles de soldar.
carcasa
Usar dos cubiertas:
uno para el procesador y la mayoría de los periféricos (utilizo una caja de plástico que contenía tornillos: 9x12x4.5 cm)
uno para la SSR (utilicé un dispensador de menta Tic-Tac uno más grande para 100 mentas: 8.5x2x5 cm)
