Paso 11: Arduino para invernadero, jardín o Growbox: relé de estado sólido
El relé de estado sólido de 4 canales se utiliza para cambiar cosas como luces de crecimiento, un agua de la bomba un ventilador y un calentador si es necesario. Es casi un proyecto independiente (aunque simple).

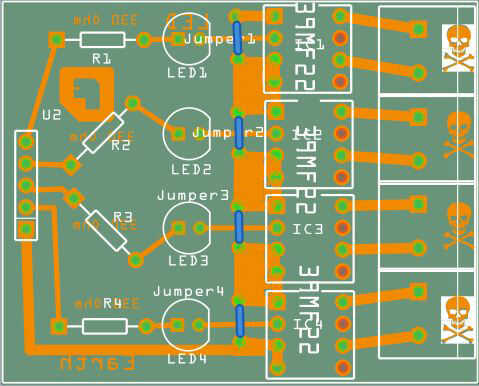

El circuito debe ser construir 4 veces y tengo un diseño de la impresión disponible.

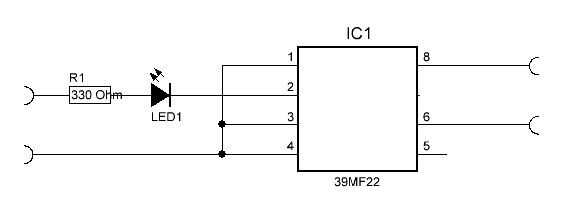

El circuito utiliza un relé de estado sólido de 39MF22 que simplemente necesita un resistor de la serie para limitar la corriente. Un LED indica si el relé está activo.

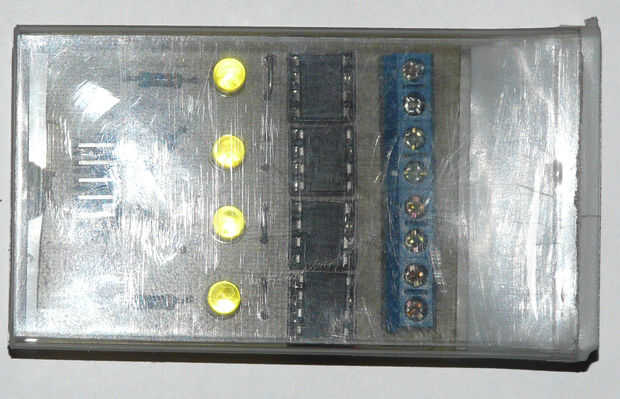

Porque está conectada a 220 voltios, yo he construido sobre un PCB separado y en un caso diferente.
Los 4 canales son controlados por los pines digitales 5.6.7 y 8 (son pines físicos 11-14 en el Atmega 328)
Cargas inductivas como el ventilador y la bomba, puede necesitar una red de snubber (condensador 100 Ohm de resistencia y de 100nF en serie sobre la conexión). Como estas cargas inductivas son sólo energía baja me han dejado hacia fuera y no han experimentado ningún problema.
Esta parte se describe completamente en un instructable.
.
ADVERTENCIA
Este dispositivo se conecta a una tensión de red. Lo puede matar. Si no se conocen con el trabajo con circuitos de alta tensión y no construir esta
