Paso 13: Arduino para invernadero, jardín o Growbox: construcción
Es difícil dar una descripción de la construcción como un 'esto es como se hace' como la forma en construye depende del material que tenía en mano: una caja de plástico ligeramente opaca como un contenedor y un trozo de PCB de Archer, que después de poner alrededor de 10 años finalmente querían poner a bien utilizar.
Por lo tanto, sólo puedo dar algunas orientaciones generales.

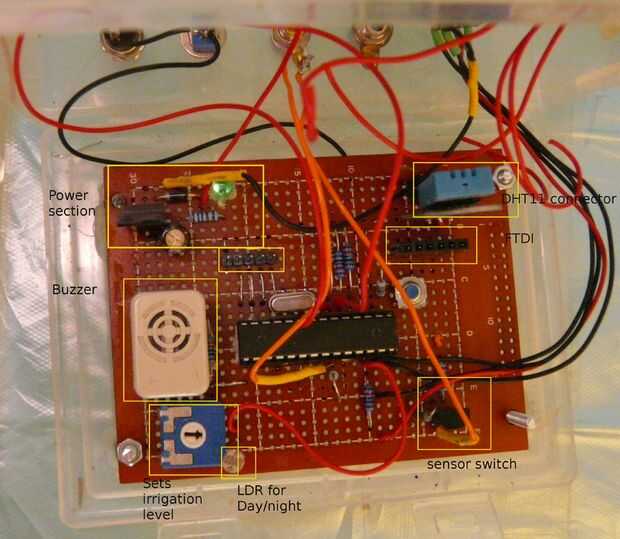

Comencé con la construcción de la fuente de alimentación, seguida por el procesador de Atmel 328. El último algo en medio de lo PCB por lo que sería el espacio en ambos lados para varios componentes.
Es una buena idea para comprobar el funcionamiento de cada parte después de terminar, de esa manera evitar todo el circuito y no tienen idea por qué no está funcionando (si viene peor en peor). Así que después de que terminé con la fuente de alimentación, he comprobado para 5 voltios. Entonces después de el procesador, he insertado un chip 328 que me había programado con un programa de prueba, ha añadido la interfaz de relé/ssr y que trabajó. Cableado el FTDI probado etc..
Entretanto había preparado el la pantalla soldando el I2C superpuesta a ella y que probado en un Arduino UNO, así que sabía que funcionaba. Luego lo pongo en la caja también.

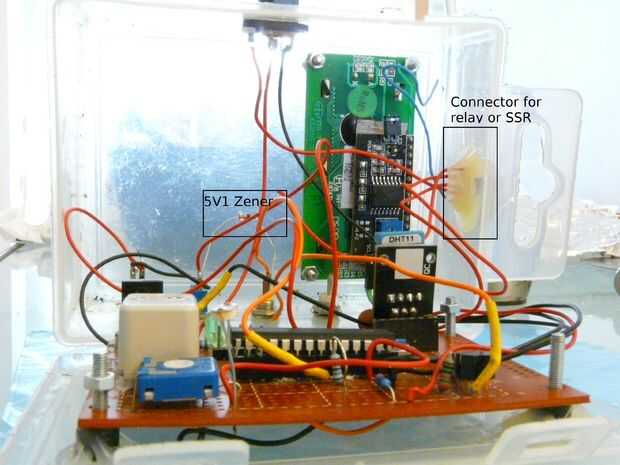

Inicialmente había pensado para hacer la conexión con el relé de ssri ejecutando un cable a través de la caja, pero decidí que quería un conector. Esto debe ser un conector de 5 clavijas y ya había hecho un conector hembra de sil en el relé, sólo opté por hacer un conector sil masculino en la caja, con un montón de pegamento caliente.
No cometas el error que hice por el sensor DHT11 encima de la carcasa de montaje... especialmente si la retroiluminación de la LCD está encendido, puede levantarse la temperatura en los alrededores de la carcasa, fácilmente conduce a una diferencia de 2-5 grados
