Paso 1: Arduino para jardín, invernadero o Growbox: entradas y salidas
Antes que describir la construcción discutir los elementos individuales:
Procesador

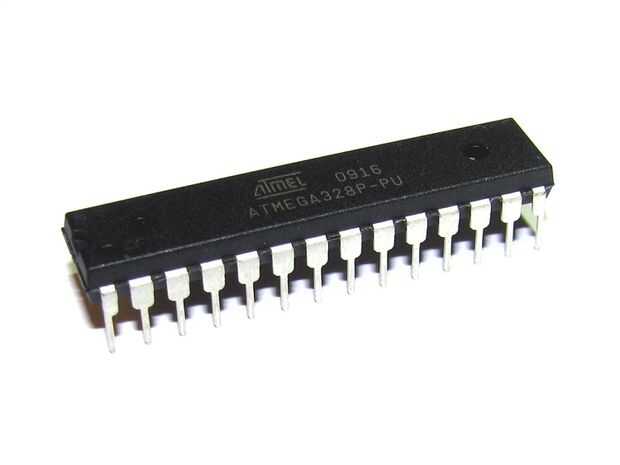

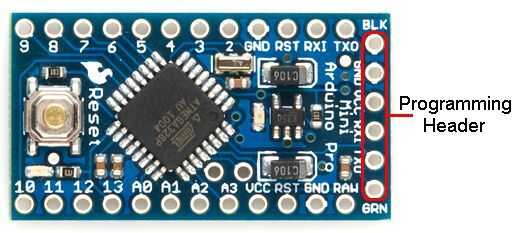

Se utiliza un 328 de Atmel con un bootloader de Arduino. Hace para la adaptación fácil y carga del programa. Será una instalación "bare bones" con ninguna entrada USB, pero simplemente con las señales TTL Rx y Tx en un encabezado. Considere el uso de un barato Arduino pro mini, micro pro o Arduino nano
FUENTE DE ALIMENTACIÓN

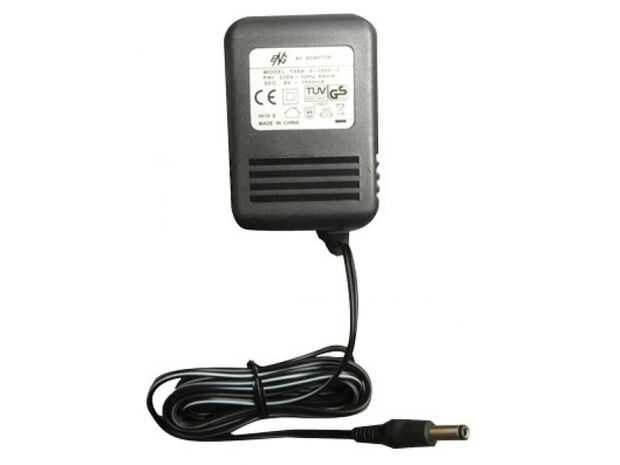

Simplemente un 7805 circuito alimentado por una wallwart. No 3.3 voltios será necesario considerar comprar una lista utilizar barato 5 Volt USB cargador
Sensor de humedad y temperatura
Un sensor DHT11 proporcionará. Es un sensor de 3 pines de los cuales los datos se pueden leer fácilmente por el Arduino. Se dispone de una biblioteca.
Interruptor
Lea simplemente como insumo para definir varias funciones en el software
Luz
Un LDR por un puerto analógico. Básicamente está allí para determinar si es día o noche. Esto permite más luz cuando los días son demasiado cortos o para realizar determinadas funciones distintas en el día o podría (como otro día y temperatura de la noche, no hay riego por la noche etc.)
Sensor de humedad de suelo
Este sensor, es leído por un puerto analógico dará información sobre la humedad del suelo y el procesador de la señal es tiempo de regar. Hay una ciencia entera en sensores de humedad de suelo DIY. Que sólo usando el enfoque clásico '2 clavos'. El software y el hardware permitirá a la corriente a través del sensor desconectado, retrasando así la corrosión.
Sensor de nivel
Este sensor verifica si el depósito de agua está lleno. Bastará con un interruptor de flotador sencillo
Zumbador
utilizado para dar señales, por ejemplo, si el depósito de agua está vacío. Yo uso un viejo CMB-06 que tiene un gatillo, lo que significa que puede activarse con una pequeña corriente mientras que puede conseguir su principal actual directamente de las líneas de alimentación.
Relés de estado sólido
Yo uso 4 relés de estado sólido para cambiar un ventilador, una bomba, un calentador y la luz. Los relés de estado sólido están separados desde el procesador de impresión fuera de medidas de seguridad. Considere el uso de una placa de relé 4 voltios 5 barato
