Paso 6: Arduino para invernadero, jardín o Growbox: LDR

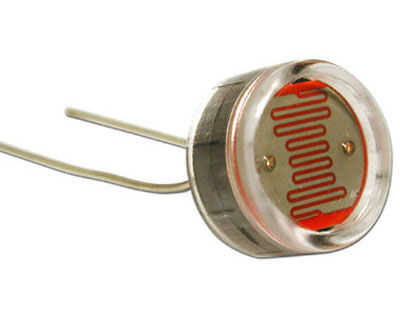

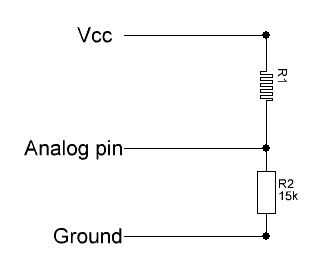

Usar un LDR para determinar el nivel de luz. La LDR forma un divisor de tensión con una resistencia k 15. Cuando anochece, la resistencia de la LDR aumenta y así disminuye la tensión sobre la resistencia de 15 k. Cuando es ligera, la resistencia de la LDR es baja y por lo tanto el voltaje sobre la resistencia de 15 k es alto.
LDR tiene generalmente una gama amplia de vary. El que tengo es alrededor de 300 k en la oscuridad y 300 ohmios en luz del día. Como sólo estoy interesado en hacer una cruda luz, crepúsculo, noche de lectura, determiné la resistencia de la LDR en lo se llama crepúsculo. Fue de 15 k. Por lo tanto, escoger un resistor 15 de k en el divisor de voltaje ofrece la gama más amplia.

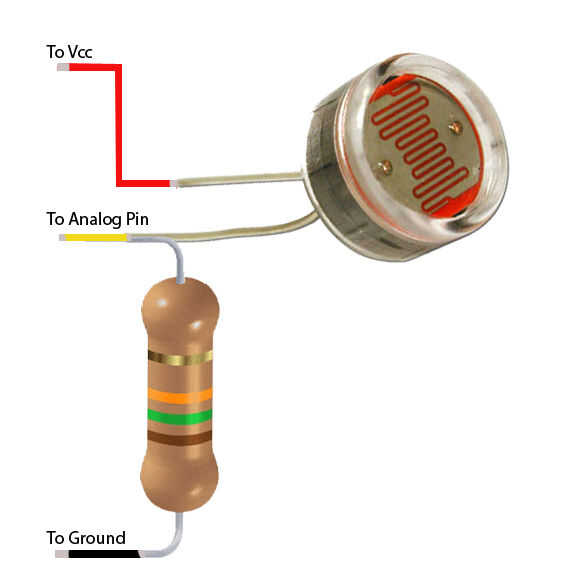

He insertado el LDR en una envoltura transparente (una botella de la píldora) y conectados mediante un alambre fino a la arduino Vcc y el pin analógico 1 (que es el pin 21 en un Atmega 328). La resistencia de 15 k es en el circuito.
Una buena manera de determinar el valor del pull-down resistor es la fórmula de Axel Benz.
Como sólo nos interesa una diferencia día y noche, levante la resistencia no es crítico que
