Paso 1: construcción
Construcción:-
un) Descargar e instalar Arduino IDE V1.0.5 de http://arduino.cc/en/Main/Software. Esa página web tiene enlaces para varios sistemas operativos y un enlace a primeros pasos (http://arduino.cc/en/Guide/HomePage). Pasar por los pasos de primeros pasos para su sistema operativo en el extremo de que habrá subido el programa BLINK a la tabla del Uno.
b) Descargar la biblioteca de pfodParser. El zip incluye el bosquejo de UnoStarter actualizado. Descargue el archivo zip de pfodParser biblioteca y siga las instrucciones en esa página para instalarla.
c) detener y reiniciar el arduino IDE, luego en archivo -> ejemplos ahora debería ver pfodParser.
Abrir el dibujo UnoStarter de archivo -> ejemplos -> pfodParser -> UnoStarter y carga en la placa de Uno.
Que es programación acabada.
Sugerencia: Cuando la Junta Uno de programación no tiene el escudo de Bluetooth conectado. Utiliza los mismos pines como el USB y la programación se confunde.
d) Descargar UnoStarterLabels.pdf e imprimirlo. Palillo fina cinta de doble cara en la parte posterior del papel sobre las etiquetas, luego cortar las etiquetas y desprenda la cinta parte de atrás y pégalos en las cabeceras de escudo de Bluetooth para que los nombres se alinean con las marcas en el tablero de Uno.

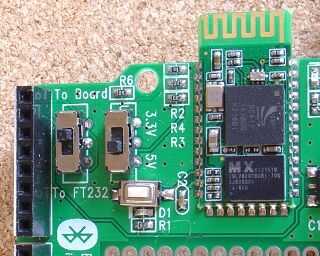

e) ponga los interruptores en el escudo de Bluetooth como se muestra en la foto. Juego los 3, 3V / 5V interruptor a 5V y coloque el interruptor a FT232/To Junta A Junta. Luego enchufe el escudo en el tablero de Uno (como se muestra en la parte superior de este instructable) y conecte el cable USB en la placa Uno a energía.
f) Descargar e instalar pfodApp de GooglePlay o SlideMe en tu móvil Android (Android V2.1 y arriba). Seguir pfodAppForAndroidGettingStarted.pdf para sincronizar tu móvil con el escudo de Bluetooth y configurar una nueva conexión de pfodApp, llamé a mina "Uno". Finalmente haga clic en la conexión de Uno para conectar a la placa Uno vía bluetooth.

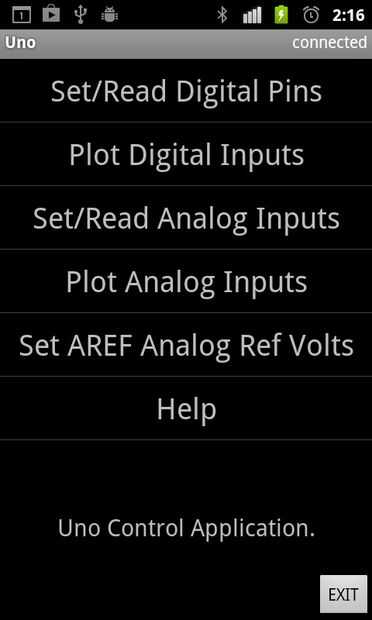

El bosquejo UnoStarter volverá al menú principal. (mostrado arriba)
Haga clic en los pines digitales para leer y configurar los pines digitales.

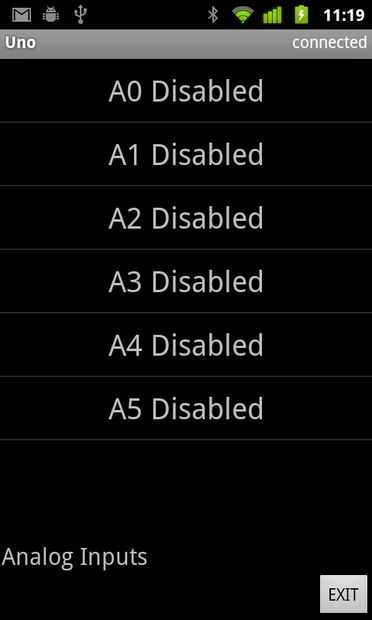

Haga clic en analógica pines para configurar y leer las entradas de AtoD.
Es lo que está ya en funcionamiento.
La siguiente sección le llevará a través de unas pruebas
