Arduino para principiantes, ahora con datos de trazado, controlado por Android, No codificación requerida, No requiere de soldadura. (3 / 4 paso)

Paso 3: Trazar la E/S digitales y analógicas lecturas

Así como la configuración de la entrada-salida Digital y que permite las entradas de AtoD, usted también puede graficar los valores. Una vez por segundo, la pfodDevice de Uno envía mensajes de datos a la pfodApp que contiene las últimas lecturas de los pines digitales y la lectura de las entradas de AtoD, si está habilitado. Puede ver estas leyendo a través de la pantalla de datos (accedida desde el botón de menú de tu móvil).

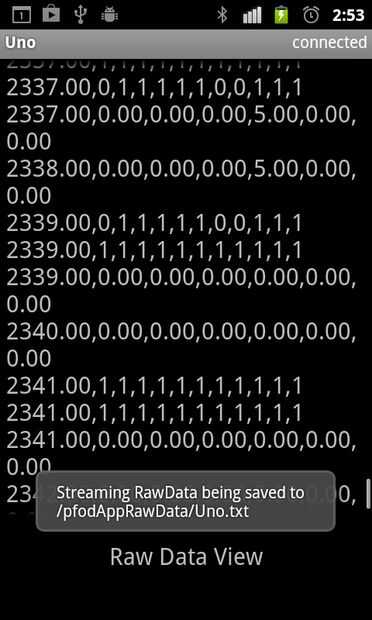

El pfodApp inicia automáticamente guardar estos datos en un fichero en tu móvil cuando se ve de datos crudos. Más adelante puede descargar este archivo a su computadora (vea pfodAppForAndroidGettingStarted.pdf para más detalles).

Trazar las entradas digitales
El código de Arduino funcionando en la ONU también proporciona dos elementos de menú para trazar los datos en bruto.

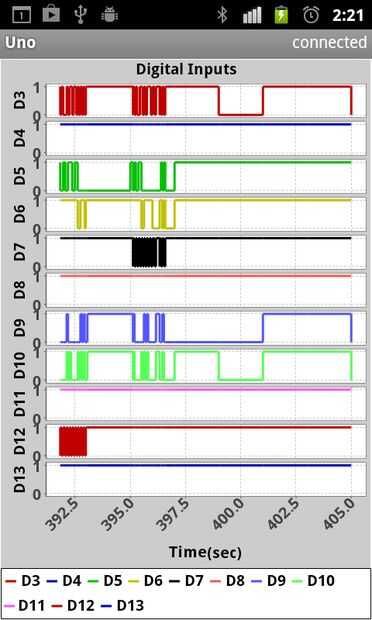

Elija "Parcela Digital entradas" para ver el estado de los pines digitales. Si juego como entrada la trama se actualizará en cada transición. Si establecer como salida mostrará el estado actual (alta/baja). Si el pin digital se define como un PWM de salida entonces la trama pondrá sólo muestra el pin una vez por segundo tratar de conectar un pin como salida a uno de los otros pines como entrada PWM. La trama de la clavija de entrada cambiará rápidamente como el impulsado por la salida PWM.

Trazar las entradas analógicas
Para ver que un diagrama de un análogo de entrada que tienes que primero activar una de las entradas, entonces conectar un voltaje a él. Prueba ajuste A3 con una referencia de 5V y luego conectar una salida digital PWM a él (twist 2 resistencias junto al puente a través del tablero). El boceto se muestra la entrada analógica una vez un seg y devolver los valores para trazar.
