Paso 1: Esquema de los terminales

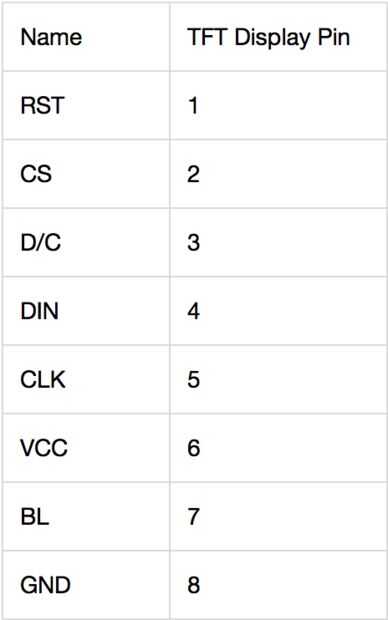

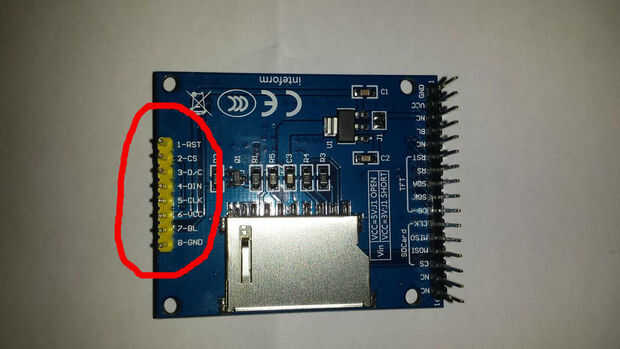

La primera foto muestra la parte posterior de la tablilla. Hay dos lados de pernos - el lado de un círculo rojo es el lado que vamos a trabajar con. Tiene 8 pines y se puede ver lo que corresponde cada pin a en la segunda foto. El lado opuesto con 16 pines es para el uso de la tarjeta SD, que será abordada en un Instructable más adelante.
Un breve resumen de los pasadores (adaptado de Adafruits exhaustivo Resumen):
RST - este es el pin de reset TFT. Conectar a tierra para restablecer el TFT! Mejor tener este pin controlado por la biblioteca para que la pantalla es reiniciarse limpiamente, pero también se puede conectar al pin de Arduino Reset, que trabaja para la mayoría de los casos.
CS - esto es el pin de selección de chip de TFT SPI
D/C - este es el pin de selector de datos o comandos de TFT SPI
DIN - este es el pin de SPI Master a esclavo en (MOSI), se utiliza para enviar datos desde el microcontrolador a la tarjeta SD o TFT
SCLK - este es el pin de entrada de reloj SPI
Vcc - este es el pin de alimentación, conecte a 5VDC - tiene protección contra polaridad inversa pero tratar de alambre adecuado!
BL - ésta es la entrada para el control de contraluz. Conectar a 5VDC para activar la retroiluminación.
GND - este es el poder y el conector de tierra de señal
Ahora que sabemos lo que estamos tratando con él ha llegado el momento para iniciar el cableado!
