Paso 6: Y más partes...

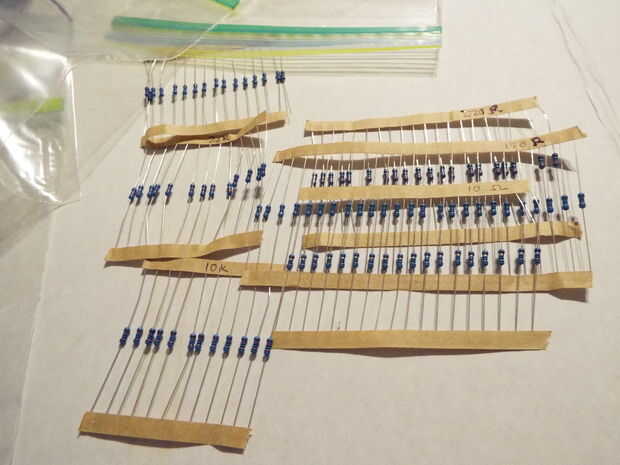

Resistencias son uno de los componentes básicos para modificar el flujo de electricidad. Vienen en varios grados de resistencia en ohmios como se indica por las bandas de colores en la resistencia. Utilizar una calculadora de resistencia para descifrar el código de color. Compré una enorme variedad de ebay (1000 resistencias de 10 dólares enviados) pero tenga en cuenta que estos componentes más baratos "importar" plomos de alambre extremadamente fino que son endebles para pegar en tarjetas de circuitos o breadboards y las bandas de color eran difíciles saber de qué color eran. Realmente no pude leer el garabato en la tira de papel con valor que eran así que tenían que verificarse con un multímetro. Todavía mucho para experimentar con la electrónica aunque.

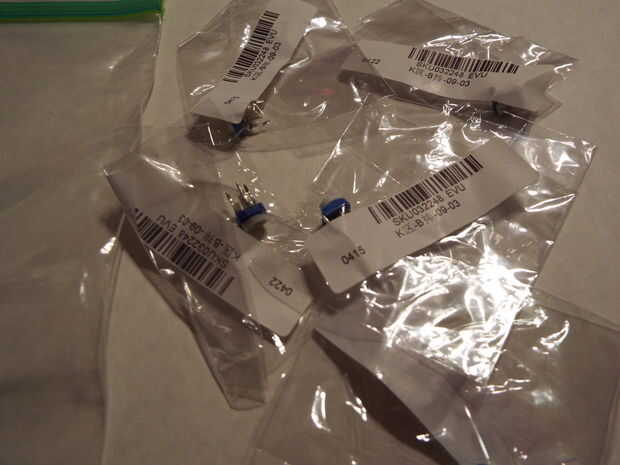

Resistencias variables son componentes llamados potenciómetros o "macetas". Los que tengo son realmente diseñado para su uso en circuitos de potenciómetros de ajuste y se pueden ajustar con un destornillador en la rueda pero los más grandes son el normal unos atado con perillas como ves en los controles de volumen.
Los condensadores son otro componente básico. Almacenar cargas eléctricas y son unidades medidas de faradios, generalmente en la gama de microfaradio. Puede que tenga que suprimir la interferencia o ruido electrónico o liso/nivel de la energía. No tengo condensadores de cualquier repuestos ya que sólo los valores que necesitaría para un circuito que estoy construyendo.
Cuando avanzados o pasar a más grande proyectos y necesita más pins de datos para entrada o salida, hay varios chips de circuitos integrados especializados para el trabajo. Amp OP, virutas del Temporizador 555, registros de cambio, multiplexores, matrices de transistor, arreglos de discos de resistencia, etc....
Sensores de
Hay muchos sensores electrónicos que están disponibles para obtener datos del entorno real y se traducen en forma electrónica digital.

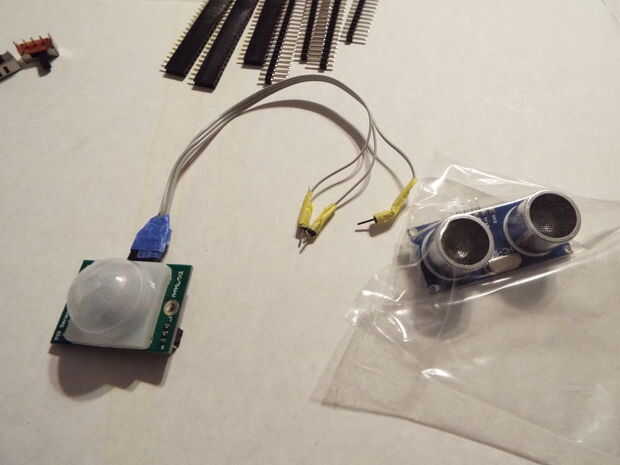

Distancia: había comprado un montón de sensores de rango ultrasonidos HC-SR04. Ideal para la robótica.
Detección de movimiento: tenía un sensor PIR (infrarrojo pasivo) para detectar cuerpos calientes en movimiento
Luz: tenía un par de fotocélulas LDR (resistencias dependientes de luz) para proporcionar la entrada variable dependiendo de cuanta luz brilla en el sensor.
Existen otros módulos por ahí. GPS, brújula sensor de norte, acelerómetro, sensores de presión y curva, sensor de color, sensores de luminosidad sensor.gas... la lista es creciente. Puesto que están generalmente en un tablero de arranque pequeño, soldar cabeceras a él primero y luego realizar un empalme de cables en su Arduino. Generalmente hay tutoriales para aplicar estos productos como el sistema de aprendizaje de Adafruit en su página web. También puede buscar instructables para ver donde fueron utilizados. Conocer (cuadrado C) I2C y SPI como los métodos para conectar los componentes de complemento para comunicarse con Arduino. ICSP es que utiliza conjunto de pines para programar el Arduino directamente. Cuenta que dependiendo de la viruta, productos compatibles utilizan lógica 5 volts o 3.3 voltios para comunicarse. Existen métodos para adaptarse pero sabe lo que usted se lo montan para no dañar el microprocesador.
Puedes oírme ahora?
El Arduino es capaz de producir sonidos. La señal de ancho de pulso PWM sale como sonido a un altavoz o zumbador piezoeléctrico. Referirse a él como theremin-como ya que hay verdadero theremin los puristas por ahí que se centrarán su desprecio en ti como el brillo de 1 mil soles. Yo había recogido mi zumbador piezoeléctrico de un detector de monóxido de carbono retirado. No tiene un buen rango tonal y es baja en volumen. Creo que eso zumbador piezoeléctrico fue significado para ser conducida por 9 voltios en lugar de los 5 voltios de la salida de Arduino. Obtener un amplificador pequeño como desea conectar a un reproductor de mp3 o utilizar su configuración de altavoces de ordenador amplificado. Usted tendrá que conocer de entrada de nivel de línea y la impedancia para conseguirlo todos trabajando bien.
Motores y Servos
Hay diferentes tipos de motores por ahí. Es el motor de hobby estándar DC. Debido a que aspirar una gran cantidad de jugo cuando son alimentados, hay una H--circuito de puente necesario para aislar el motor para evitar que se dañe el Arduino. Existen varios diseños de escudo de controlador de motor hacia fuera y utilizado para la robótica.
Motores paso a paso son controlados de una manera diferente y son capaces de movimiento o posicionamiento preciso. Se utilizan en impresoras 3D en posición exactamente que igual que el cabezal de impresión en las impresoras de inyección de tinta.
Servos son dispositivos más inteligentes. Contienen un motor, engranaje y algunos circuitos de control. Utilizado extensivamente en aviones de control remoto, tienen un alto esfuerzo de torsión para mover cosas en el brazo de control como las aletas de ala.
Para envolver para arriba
Usted necesita asegurarse de que se evitan el cortocircuito de los cables o bien el circuito no funcionará correctamente. Los cables o puntos de contacto se pueden aislar de distintas maneras.
En dólar la tienda recibe un surtido de calor tubería de encogimiento. Una pistola de calor pequeños es buena utilizar para calentar el tubería del encogimiento del calor. Ya que nadie realmente hace que una herramienta de encogimiento de calor específico, la gente improvisa usando a un fósforo, encendedor, asar sobre la llama de gas o calentador de la estufa, secador de pelo, etc.. Ser seguro, se caliente después de calentar.
Cinta aislante es el estándar. Haz un rollo de buena calidad que se adhiere bien. Tienen cinta aislante líquida que es similar a ese tipo de cosas de plasti DIP. Aunque tiene humos tóxicos.
Cualquier tipo de cinta que tiene va a hacer en una pizca. Cinta de celofán o cinta adhesiva. Me gusta usar cinta de enmascarar porque se ajusta a la envoltura extraña mejor y así poder escribir en él luego a identificar el hilo o lo que se está conectado a.
Obtener una enorme variedad de ataduras de cremallera de nylon. Son buenos para cualquier situación donde usted quiere hacer las cosas. Usted puede encadenarles por el extremo libre de uno en el mecanismo de la cerradura de la otra para hacer una amarra más de la alimentación. Cortar la parte sobrante cuando todo es ceñido abajo y ajustado.
Telar de alambre parece cortan mangueras de aspirador fino dividido por la mitad o un tubo de plástico largo en espiral. Estas sirven para recoger cables más grandes para hacer un cableado prolijo. También tienen velcro lazo envuelve.
