Arduino para principiantes (2 / 15 paso)

Paso 2: Cómo usar un protoboard

Breadboards hagamos conexiones temporales entre los componentes que podemos probar circuitos antes permanentemente de soldarlos juntos. Esta toda la clase se llevará a cabo en un protoboard para que podamos reutilizar componentes y realizar cambios rápidos en un circuito.

Breadboards tienen filas de agujeros que puede conectar alambres o componentes eléctricos en. Algunos de estos orificios están conectados eléctricamente entre sí mediante tiras metálicas en la parte inferior de la placa. Aquí es cómo funcionan las conexiones:

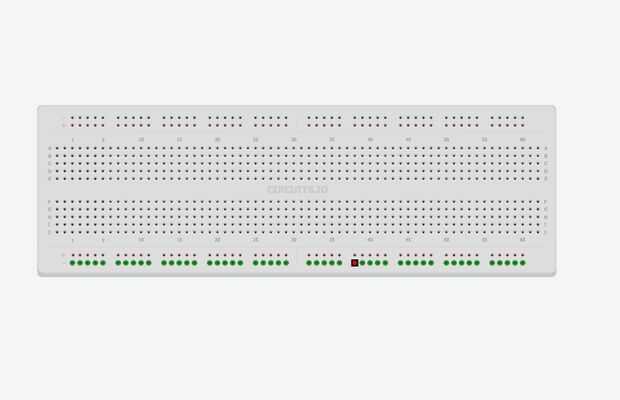

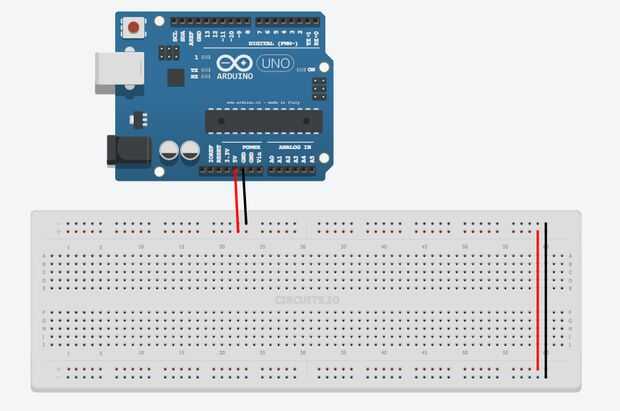

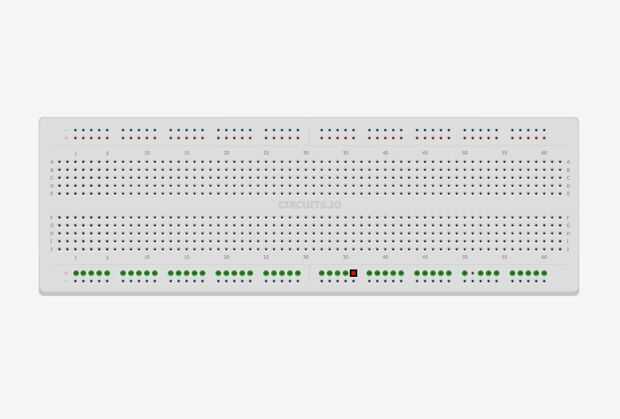

Una cada lado de la placa, dos filas de agujeros están conectados a través de toda la longitud de la Junta (imágenes 1 y 2). Generalmente, conectará estos "raíles" largo a 0V (también llamado "tierra") y lo que voltaje utiliza para la energía (en esta clase se utiliza 5V de Arduino), para que esas conexiones están disponibles en todas partes en el tablero. En este caso, lo primero que quieres hacer es alambre estas conexiones a tu Arduino como se muestra en la imagen 4, observe cómo conecté tierra a la fila con "-" y 5V para la fila marcada "+", tu protoboard puede o no puede etiquetarse. Nota: a veces estos lado tiras sólo se extenderán a medio camino a través de un tablero más largo, usar cables para completar la conexión (imagen 5).

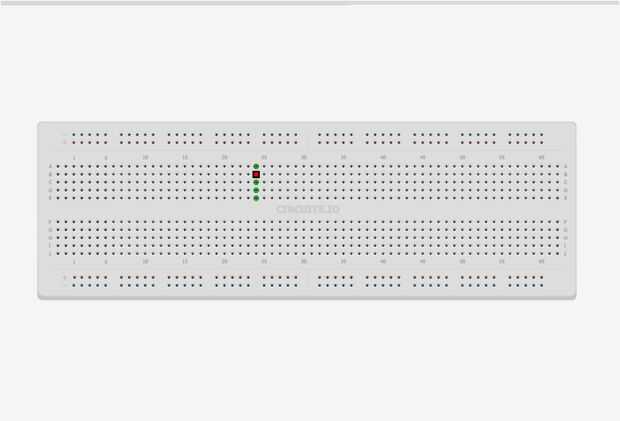

El resto de los agujeros de la protoboard se agrupan en filas de cinco en el centro de la placa (imagen 3). Esto es donde se conectará los componentes eléctricos entre sí a los circuitos de forma.
