Arduino Parola zona tiempo de visualización de Msg (2 / 5 paso)

Paso 2: Convertir módulo de controlador de matriz de LED de bicolor bicolor solo color

Es muy sencillo convertir los módulos jolliFactory de matriz de LED bicolor bicolor al color único. Basta con soldar un puente de alambre en la parte posterior del módulo y retire uno del ICs MAX7219.

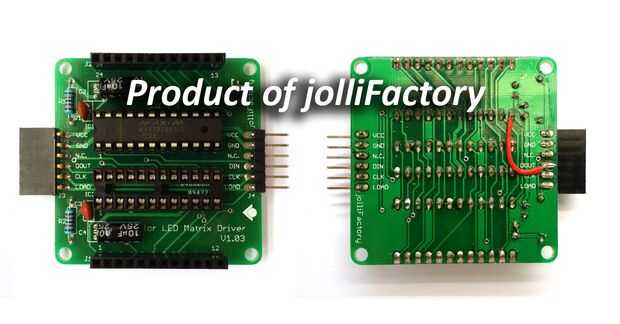

Para modificar el módulo para convertirse en un solo color rojo módulo de matriz de LED, soldar un cable de puente entre J3 duda y IC1 Pin 24 y quitar el IC MAX7219 de IC2 zócalo como se muestra en la foto primera de arriba.

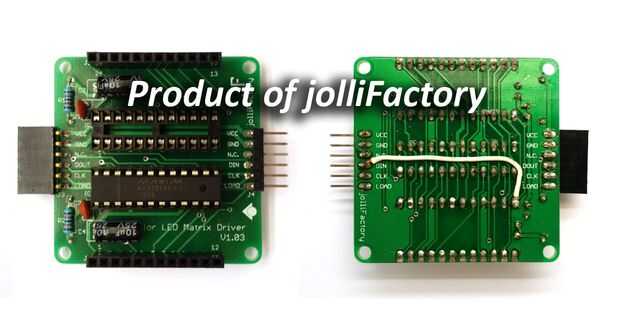

Para modificar el módulo para el solo color verde módulo de matriz de LED, soldar un cable de puente entre J4 DIN y IC2 patilla 1 y quitar el IC MAX7219 de IC1 zócalo como se muestra en la segunda foto de arriba.

Para nuestro proyecto, se necesitan 7 de estos módulos de matriz de LED bicolor y convertir 3 de ellos para la pantalla verde y 4 para la exhibición de rojo.
