Paso 3: Construcción del reloj de Arduino cum pantalla de matriz de LED de temperatura y humedad
Con los módulos de matriz de LED bicolor modificados para el uso de color único, vamos a construir un reloj de Arduino cum display de temperatura y humedad basado en gran parte en el bosquejo de Parola_Zone_TimeMsg.ino en el ejemplo de biblioteca Parola v2.1.
La Parola_Zone_TimeMsg bosquejo llama para un módulo de reloj DS1307 y una temperatura DHT11 cum módulo de humedad. Sin embargo, para este proyecto, va reemplazando el módulo de reloj DS1307 con un módulo de reloj DS3231 que también es conveniente para el uso. El DS3231 es un extremadamente precisa I²C del reloj en tiempo real (RTC) con un oscilador de cristal de compensación de temperatura integrada.

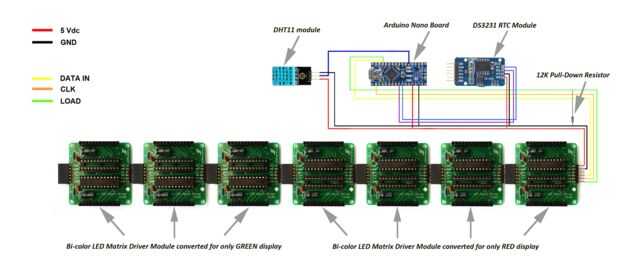

La primera foto de arriba muestra el diagrama de cableado en cómo los módulos de matriz de LED, los módulos de reloj y temperatura y humedad son conectado a Arduino Nano.
Si no te gusta molestando con demasiados cables y conectores, puede utilizar el JF interfaz Junta 1 que está disponible en nuestra tienda Tindie para unir todo.

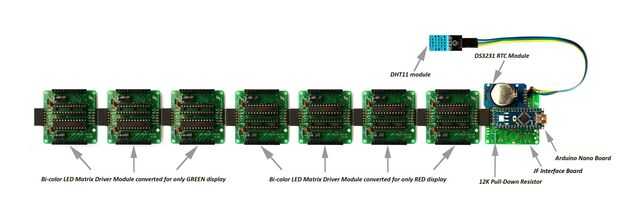

La segunda imagen muestra cómo los módulos de matriz de LED, módulo de reloj, módulo temperatura y humedad y Arduino Nano son conectados juntos usando JF interfaz Junta 1 que hace aquí todo modular y aseado.
El ejemplo utiliza la función de zona de la palabra biblioteca para mostrar la hora en una zona en el lado izquierdo y la otra información en otra zona a la derecha de la pantalla de desplazamiento a través de. Nos vamos con un total de 7 módulos de matriz de LED bicolor modificado con 3 en verde y 4 para mostrar en rojo. Los 3 módulos de matriz de LED verde mostrará la hora en la zona izquierda y los 4 módulos de matriz de LED rojo mostrará la fecha, la información de temperatura y humedad en la zona derecha de desplazamiento.
