Paso 2: diseño indicador de lluvia
Solución: Así que hice algunas investigaciones sobre cubos de inflexión. Su funcionamiento es que el embudo es uno de los cubos. Gotas de lluvia en el embudo y en uno de los cubos. Después de una cierta cantidad de agua, el peso de los consejos de agua el cubo es el cubo de otro bajo el embudo y el interruptor de láminas se activa y envía una cuenta para el circuito. Mientras la lluvia continúa, el otro cubo se llena y consejos la otra forma de accionar nuevamente el interruptor de láminas.

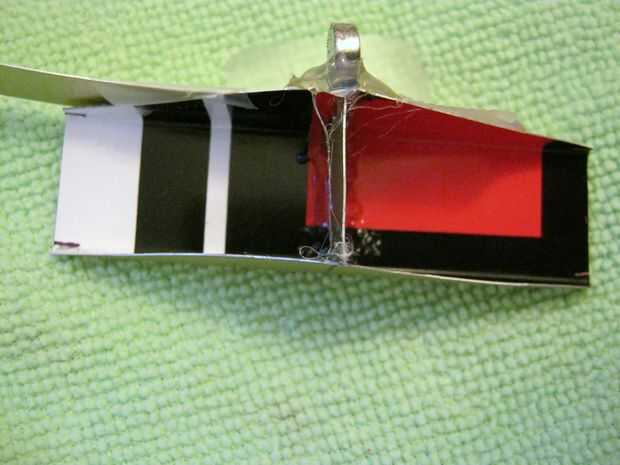

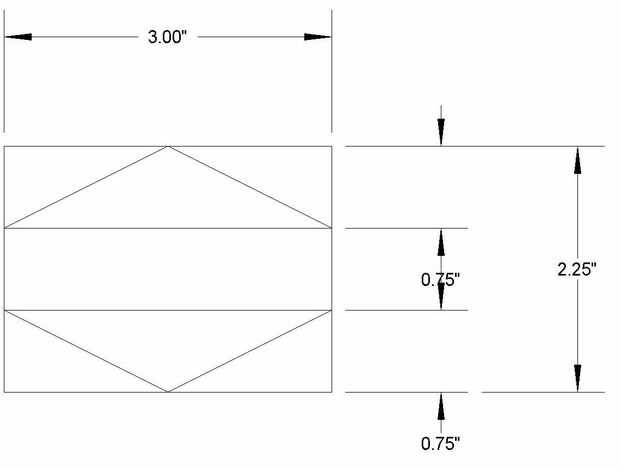

Para hacer mi cubo que inclina, tomé un pedazo de la muestra 'NoTrespassing' de aluminio, que utilicé para mi veleta. Marqué una pieza rectangular 3 "x 2,25" como se muestra en el diagrama. Yo con un par de tijeras y dobla hacia los lados. Me ha pasado tener un pedazo de ¾" de aluminio, utilizado para formar el canal y doblar los lados hacia arriba. Luego recortan los lados por lo que fueron triángulos. Corte otro pedazo de aluminio ¾" cuadrado, redondea las esquinas inferiores y caliente pegado en el medio para que tengas dos 'cubos'. Vea la primera foto.
ADVERTENCIA: Si eres un horrible caliente-pegadora como yo, puede derramar. Mina hizo. Vierta un poco de agua en el lado inclinado hacia arriba y ver si gotea por el otro lado. Si lo hace, se calientan las articulaciones o añadir más pegamento caliente. Se puede ver en mis fotos lo que un trabajo terrible que hice pero dejó de escaparse.

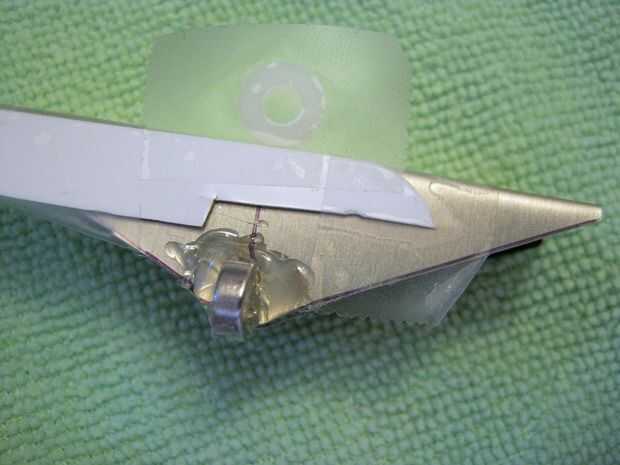

La siguiente foto se ve un poco raro. Quería usar a espaciadores de nylon para el punto de pivote pero mi ferretería Ace no cualquiera. Tienen estas arandelas de nylon #8 que son aproximadamente 1/8" de espesor por lo que he comprado. Quería que los espaciadores que sobresalen de los lados del cubo que inclina de modo que grabó otro desecho de la muestra para el cubo que inclina entonces yo había aprovechado la lavadora por lo que fue con la chatarra. La cinta adhesiva se ve bastante rara en esta foto. Luego caliente pegar la arandela en la parte inferior de la Asamblea del cubo e hizo lo mismo al otro lado.

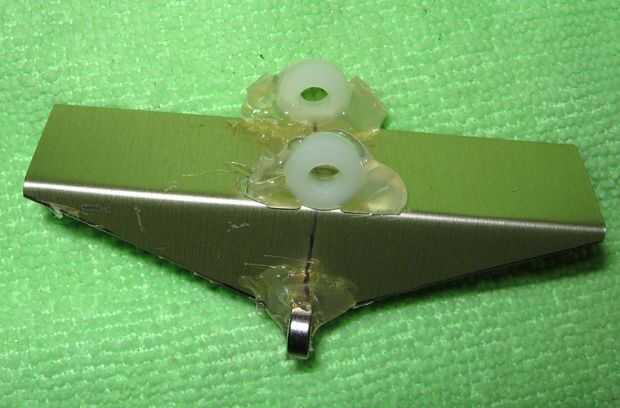

El siguiente cuadro muestra los resultados. Otra vez se pueden ver mis pobres habilidades de pegamento caliente y sí, ha torcido un poco pero funciono bien.
