Arduino Part3 de estación meteorológica, lluvia (4 / 9 paso)

Paso 4: Diseño eléctrico

Problema: ¿Cómo debo hacer la electrónica? La manera tradicional es utilizar un interruptor de láminas. Para aquellos no familiarizados, reed switches son pequeños tubos de vidrio con dos contactos eléctricos que cierran en presencia de un imán. Bueno, he trabajado con ellos antes. Son un poco frágiles, difíciles de fijar y no tenía ninguna de todos modos. A continuación pensé en interruptores ópticos. Yo tenía un montón de éstos de impresoras desguazadas hacia fuera. Pero no pude averiguar de una buena manera de activarlos con mis cubos y humedad de la subsistencia hacia fuera al mismo tiempo.

Solución: Bien, tuve algunos izquierda sobre interruptores de efecto hall.

Technospeak: Yo no he trabajado mucho con los interruptores de efecto hall, pero estaba bajo la impresión de que había dos tipos: uno que se cierra cuando un imán está cerca pero se abre cuando el imán se va. El otro es un tipo de enganche que cierra cuando algunos polos (sur) está cerca de que se abre cuando el polo opuesto (norte) está cerca. Bueno, pensé que había comprado ambos tipos pero ser viejo no pude averiguar las especificaciones. De todos modos, ambos los tipos que tengo al parecer son de la variedad enganche.

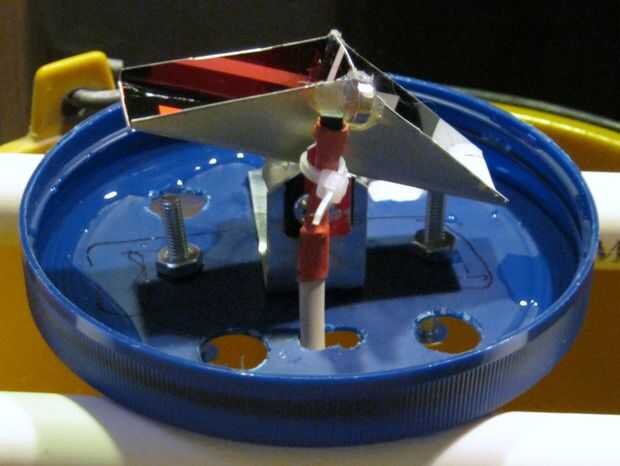

Usando el viejo cerebro innovador, caliente-pegué uno de mis imanes sobrantes en su borde por lo que es un polo en un lado y el otro en el otro. No importa que uno es. Con el interruptor del pasillo en el medio, la salida cambia cada vez que voltea el cubo. Con un trozo de aluminio de chatarra, construí un pequeño soporte que une el interruptor de efecto hall de SS461C con un cintillo. Usted puede doblar para que el sensor es más cerca o más lejos, pero no parece ser muy crítico.

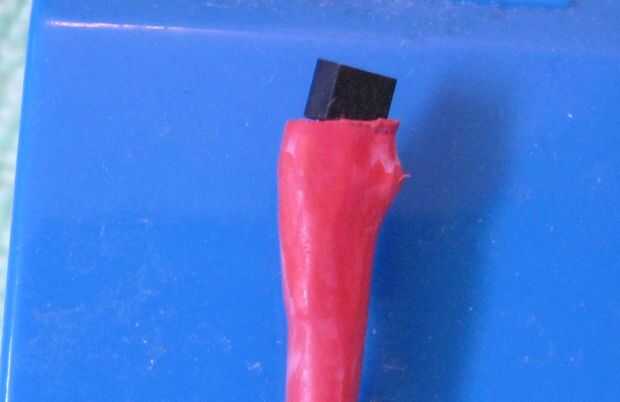

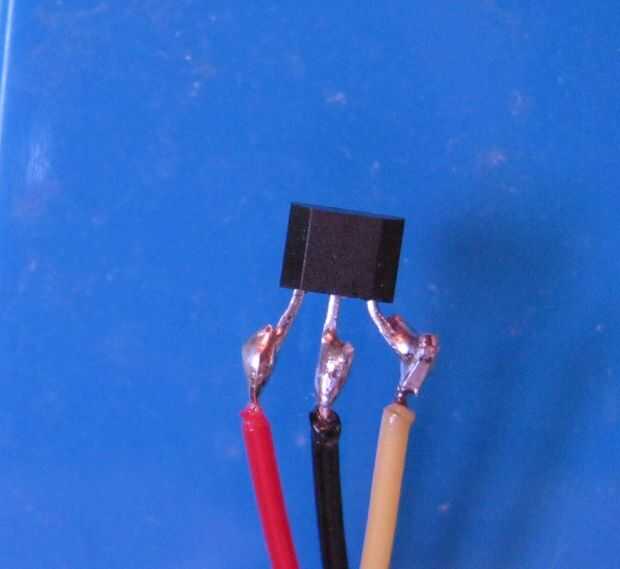

Cableado del interruptor de efecto hall de SS461C: Usé un cable de teléfono para conectar el SS461C. El cable rojo es + 5, el cable negro es tierra y el cable amarillo es de salida (ver imagen). Entonces tomé un trozo de cinta aislante para aislar los cables, luego poner algunos del encogimiento del calor sobre toda la Asamblea (ver imagen).

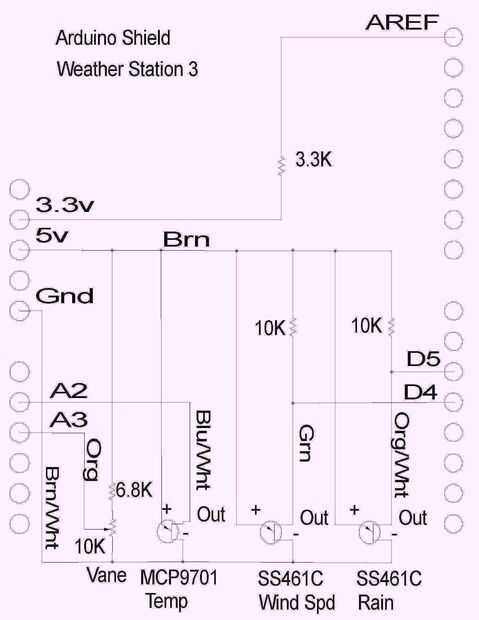

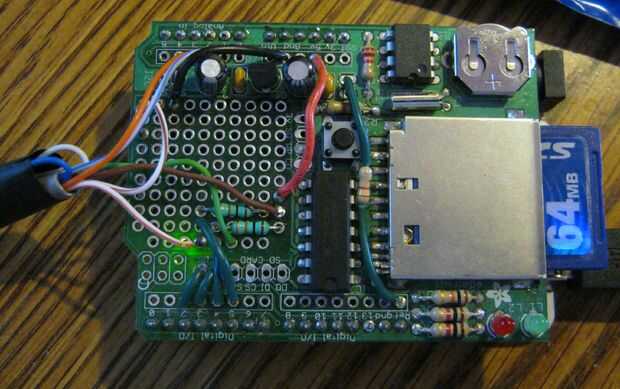

Adjunto es el esquema para la estación 3. Los círculos alrededor del exterior son los pines de Arduino shield. Tomé una foto de mi escudo.
