Paso 5: Acoplador de cables/modificar
Esta sección es bastante difícil de hacer y no lo recomiendo para los inexpertos. Como una alternativa más fácil, el pluviómetro puede soldarse directamente al estación 2 Ethernet cable.

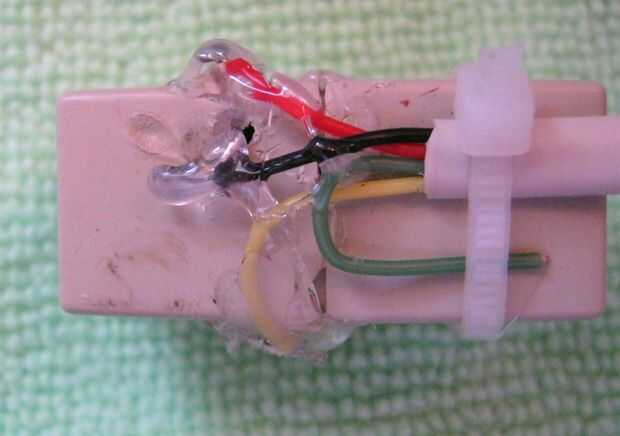

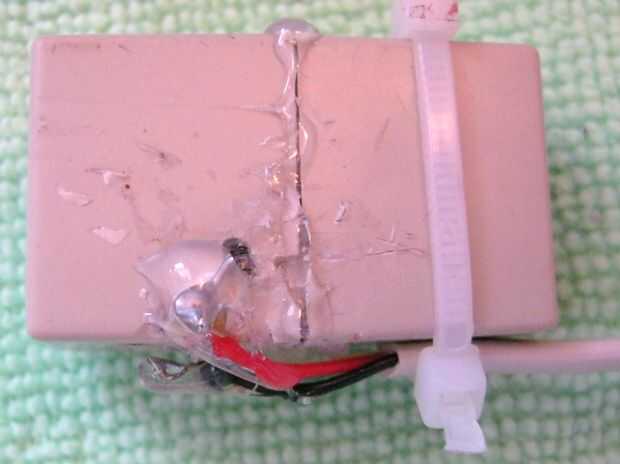

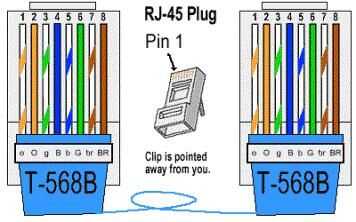

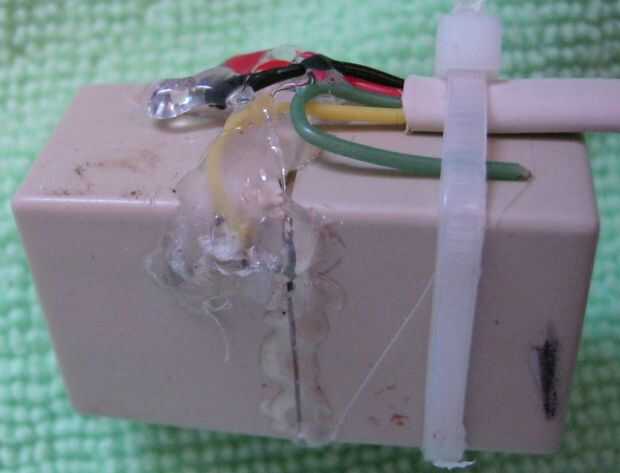

Dificultad alta: Para la estación 2, tuve un acoplador Ethernet cerca de la estación. Me decido a construir un acoplador especial para golpear ligeramente en por el pluviómetro. Apalancando con cuidado con una cuchilla Xacto y destornillador, el acoplador puede (probablemente) partir aparte. Hay ocho cables elásticos interior (no tomar una foto) que es una final y abajo en el otro para hacer contacto con los conectores de Ethernet estándar. Ahora si tienes suerte, pueden ser reales cables conectar los dos extremos. Mina tenía sólo un hilo elástico continuo en un canal. Soldado un cable al pin 1 (cable marrón) y otro al pin 2 (cable marrón y blanco). Tenga cuidado de que no están en cortocircuito a otros cables. Corté un agujero en la caja de plástico para estos dos cables. También doblar un extremo del pin 8 (naranja-blanco) y perfora un agujero para él. Entonces cerré cuidadosamente las dos mitades. Ahora desde el otro extremo del cable de teléfono conectado a la SS461C, conectado el cable rojo al pin 1, el negro al pin 2 y el amarillo al pin 8. Luego ohmmed hacia fuera todas las conexiones y cuidadosamente probados para cualquier cortos. Luego pegué caliente el exterior del acoplador. (Ver fotos)

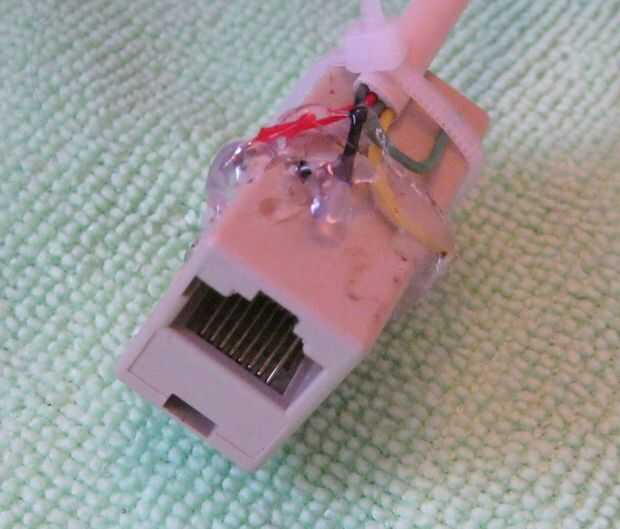

Con esta configuración, un lado del acoplador tiene ocho conectores, este lado va hacia el Arduino. El lado con siete conexiones va para el resto de la estación meteorológica.
La ventaja es que puedo conectar esto en cualquier lugar en el cableado. Por ejemplo, dentro de mi casa para la calibración, entonces afuera cuando esté listo para ejecutar.
