Arduino paso secuenciador (2 / 5 paso)

Paso 2: Esquema y cableado

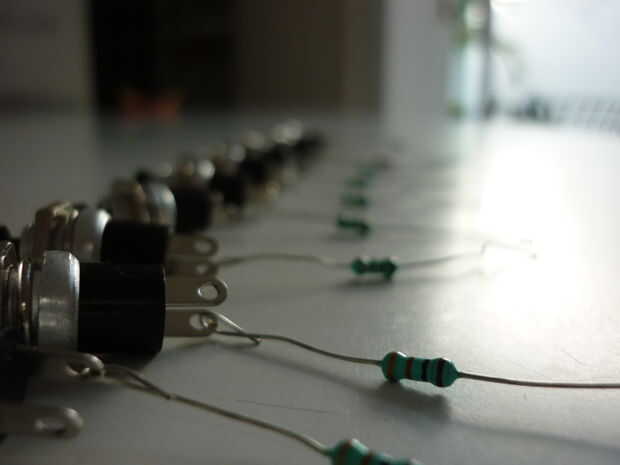

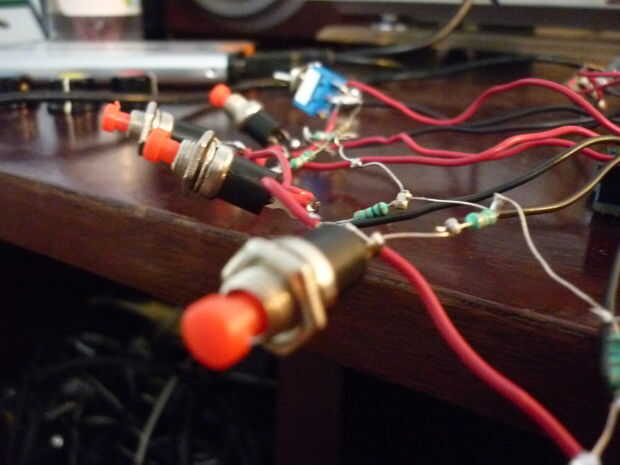

Siguiendo el esquema es bastante fácil. Lo que notamos es que las resistencias de 10K son pull-down, esto significa a que está conectado tierra y sostiene la señal lógica cuando no está conectado a ningún otro dispositivo activo. Por lo que debe enganchar el alambre a los pines de Arduino para los pasos desde el pulsador. Pines de Arduino de digital 1:50 ir a pulsadores.

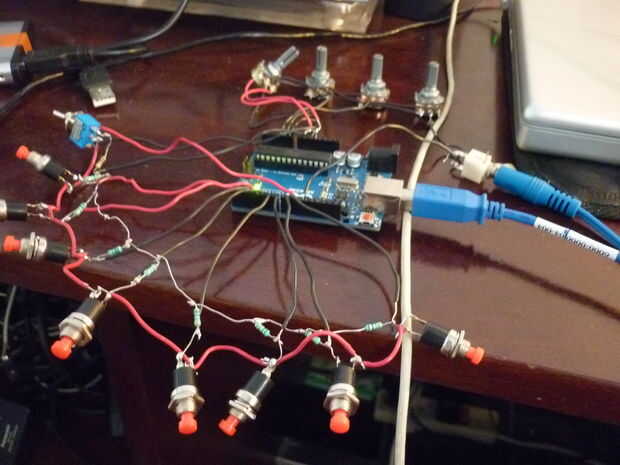

Luego conecte todos los botones con el positivo de potes y conectarlo a 5V. Resistencias todas van Unidos a cables negativos ollas y conectarlo a tierra. Observe también el cableado tradicional de 100K para el volumen, que va a Arduino digital 11. Las macetas van enganchadas hasta Arduino analógica 0, 1 y 3. Finalmente un led rojo va al pin de Arduino digital 12.

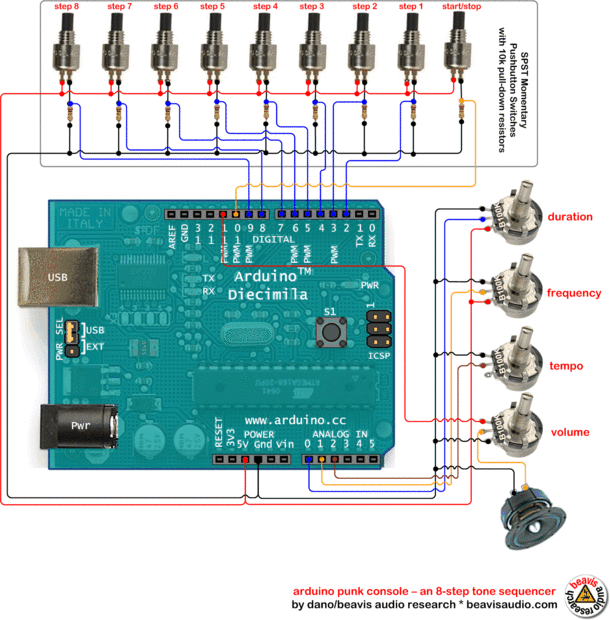

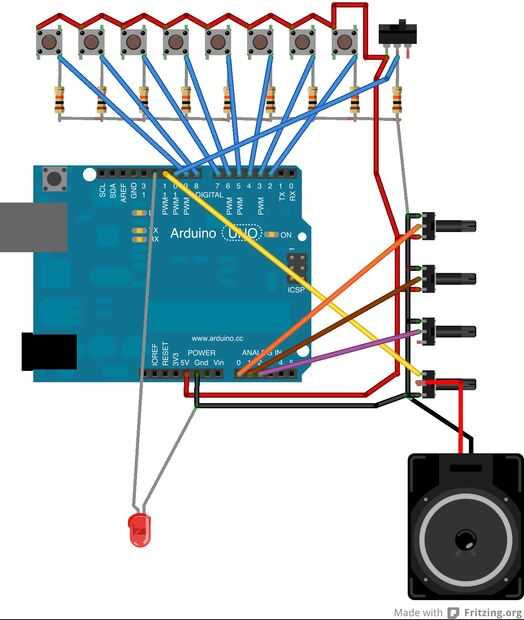

* Hay dos esquemas. Uno que hice en Fritzing y el segundo que es mucho mejor organizado, se puede encontrar en beavis audio.
