Paso 4: Tiempo de boxeo

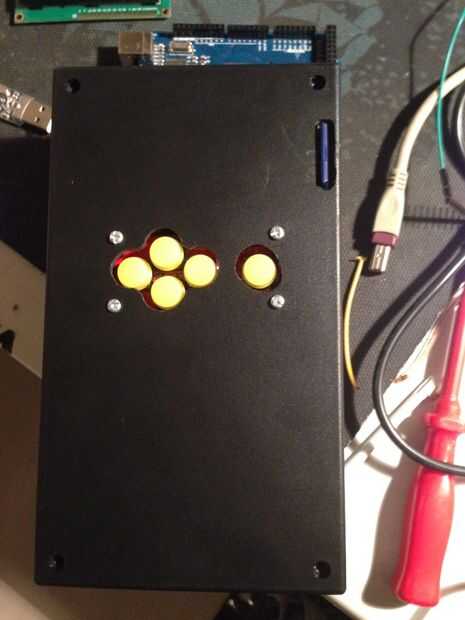

1. Monte el el teclado anuncio en medio de la parte superior de la caja de proyecto I pulsada con tuercas y tornillos y les ajusta para los botones simplemente sentarse bajo rasante, corte de la ranura para la tarjeta sd (esto no tiene que ser aquí). Ver foto 1 y 2

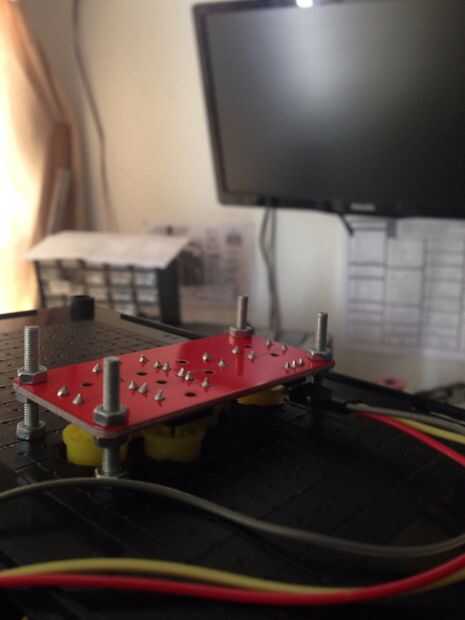

2. corte un agujero para el LCD con un dremmel o afilados taladros de cuchillo para la tuerca y el perno para sujetarla. Ver foto 3
3. orificio para botón pulsador momentáneo (no tiene que ser en la caja donde es bueno para ti) Conecte los cables antes del montaje añadir otro agujero de encendido interruptor de apagado y 1 más en la parte inferior para el panel de DC jack de montaje. Ver foto 4

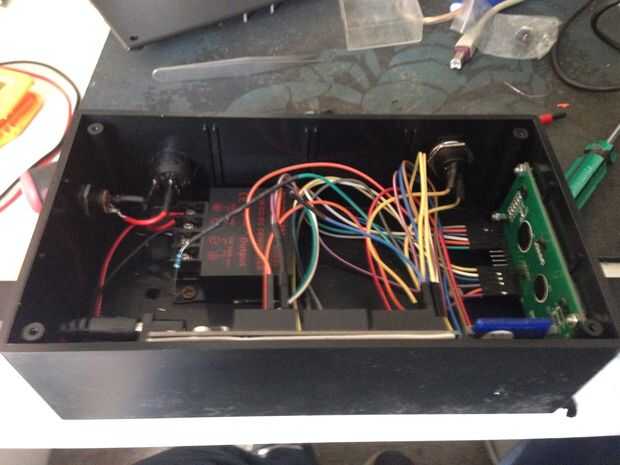

4. montaje: Tarjeta SD, Arduino Mega, 12v a 5v convertidor que utiliza doble cara cinta y monta la Mega en el lado de la casilla junto a la tarjeta SD. Ver foto 4

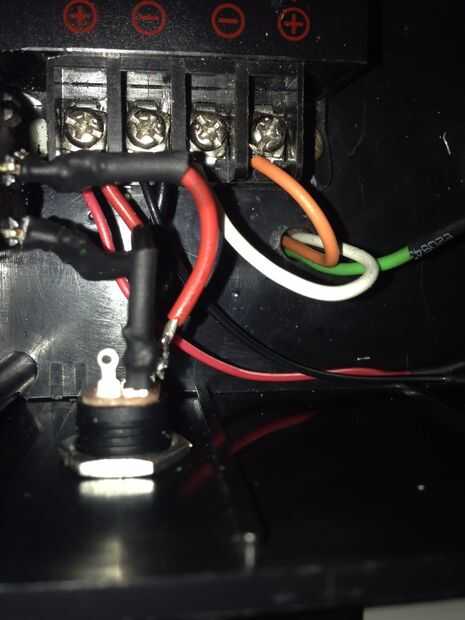

5. alambre de que todo hasta funcionó al DC jack positivo al interruptor y luego el convertidor y el estrecho de tierra al suelo que el arduino obtiene su energía de 12v de entrada del convertidor.
Notas:
Usé un cable de la batería de 9v con conector DC para Arduino solo picada de terminal de la batería
Usted puede utilizar un convertidor buck pero la tira led puede sacar muchos amperios cuando a plena carga
