Arduino-Plaza con pantalla LCD de Color (2 / 4 paso)

Paso 2: Subir Sketch

• Para instalar la copia de la biblioteca del LCD del Color y pegar toda la carpeta "ColorLCDShield" en la carpeta Librería de Arduino
o ganar: mi Documents\Arduino\libraries\
o OS X: ~/Documents/Arduino/libraries/

• Inicie el software de Arduino y abrir el bosquejo BSQ-ColorLCD.

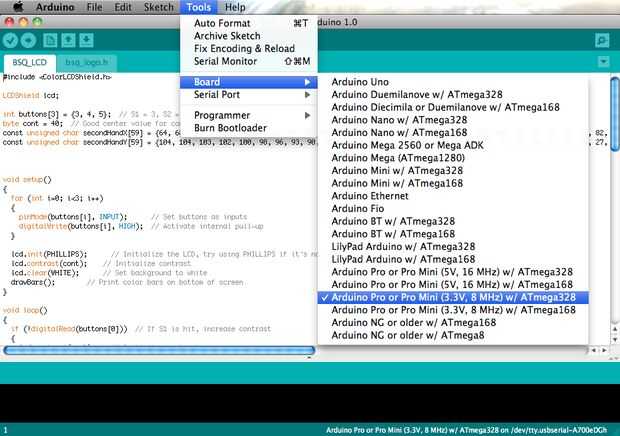

• Configurar Arduino para sus Arduino-Plaza Seleccione Herramientas -> tabla y seleccione "Arduino Pro o Pro Mini (3.3V, 8 Mhz) con ATmega 328"

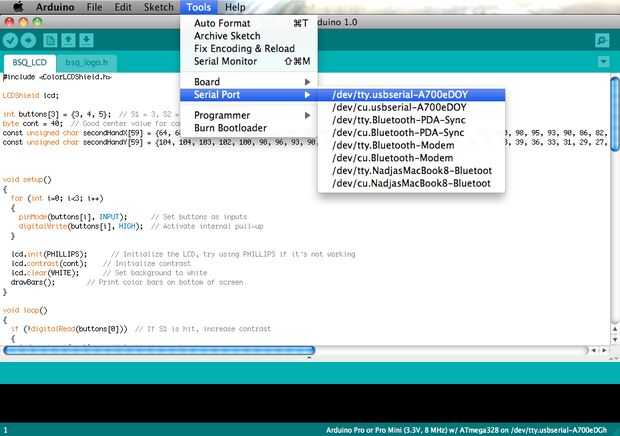

• Ir a herramientas -> Puerto serie y seleccione el puerto serie que se creó para el adaptador de puerto serial FTDI (ejemplo "COM 5").

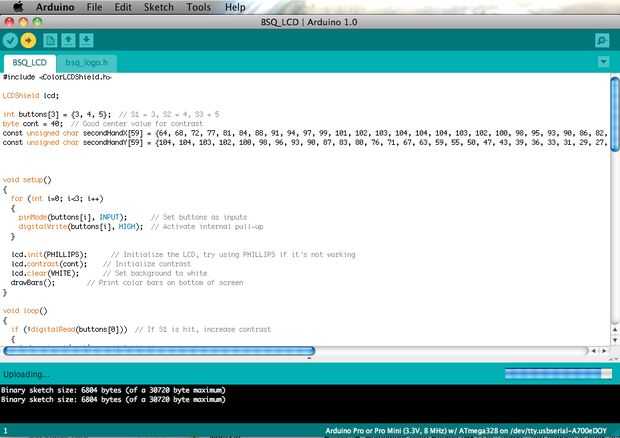

• Haga clic en el botón "Subir".  Debería ver una barra de progreso pequeño en la parte inferior derecha de la consola de Arduino.

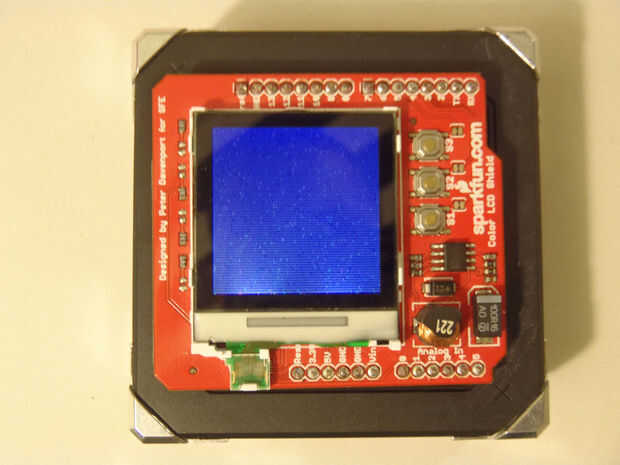

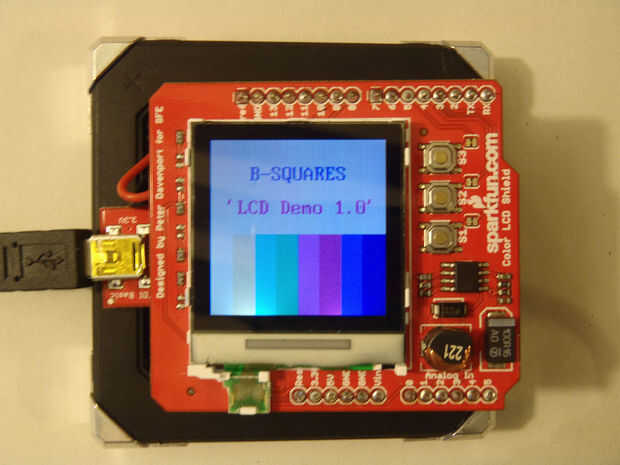

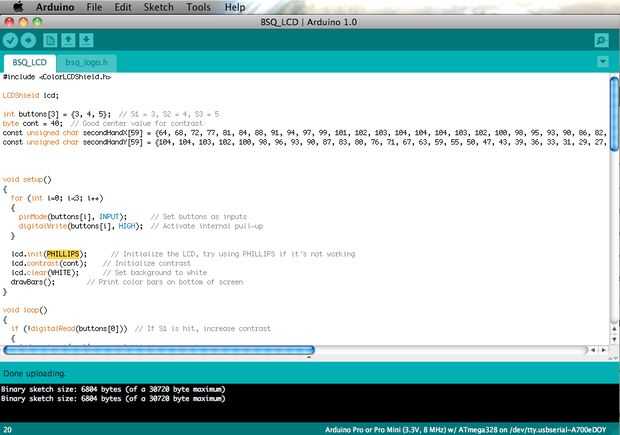

• Una vez que el código se hace subir una imagen con múltiples barras de color debe aparecer en su pantalla LCD.  Nota: Si la pantalla se enciende pero la imagen se distorsione, la razón más probable es que tu escudo utiliza un controlador diferente.  Para solucionar este problema, cambie el código en la línea 33 de "lcd.init(EPSON);" a "lcd.init(PHILLIPS);" o viceversa.
