Arduino-plex 2.0: Superficie de trabajo Modular Plexiglas Arduino (5 / 9 paso)

Paso 5: Preparación para el protoboard

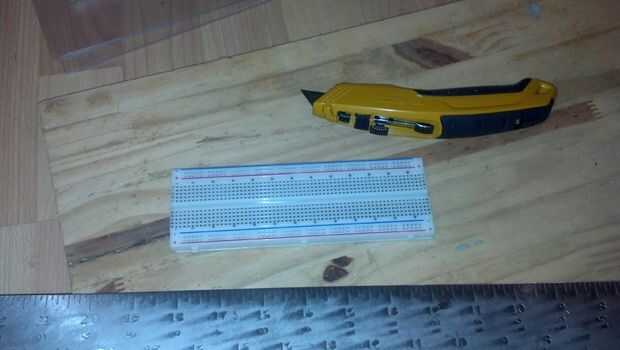

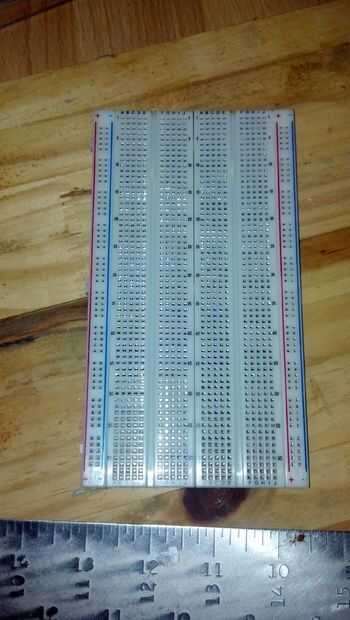

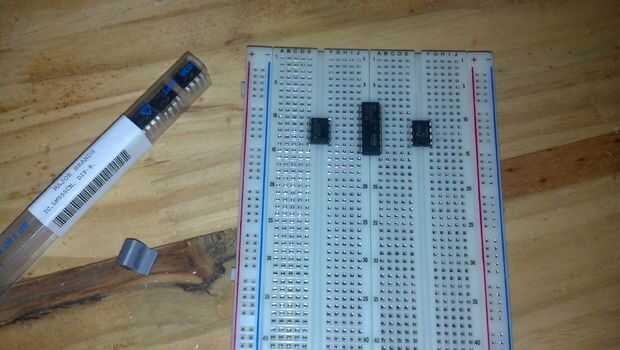

Breadboards siempre vienen con esta espuma, cinta de pegar en la parte posterior. Originalmente, pensé podría pelar apagado y solo mi Velcro en la parte inferior del palillo, pero entonces todos los contactos de las barras cortas serían expuestos y propensos a cortocircuitar. Yo pude han pegado el Velcro en la cinta de pegar, pero me pareció una opción endeble, así que decidí mantener la cinta de pegar como aislante y pegarlo en pedazos más pequeños, más delgados de plexiglás. Es un poco demasiado complicado, pero no podía pensar en una opción más fácil que funcione.

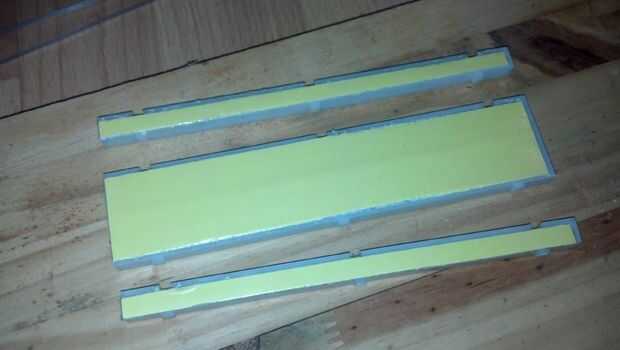

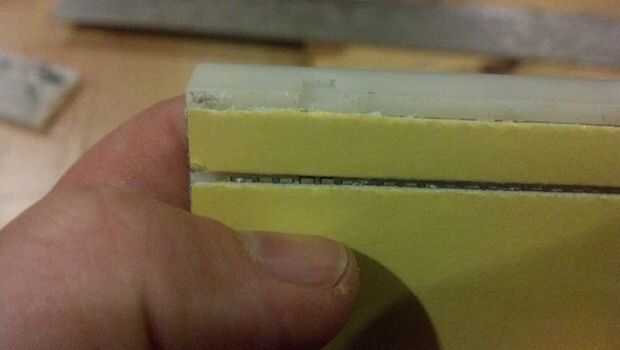

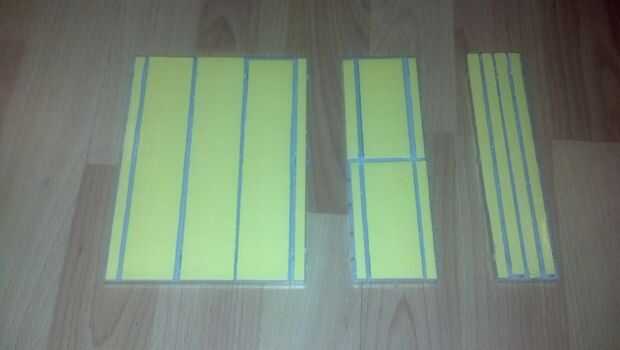

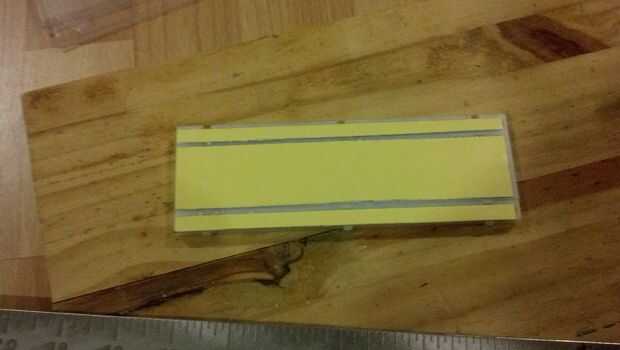

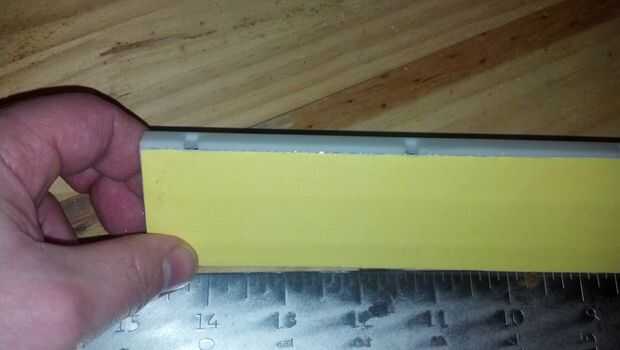

Para preparar las breadboards, tuve que pasar a través de la cinta de apoyo donde las barras principales se conectan al espacio del proyecto. Yo quería que ser desmontable, para permitir diferentes configuraciones. Las pestañas poco cola de Milano que los conectan necesitan un pequeño espacio, así que corte la cinta hacia atrás unos milímetros más. Usé un cuchillo y una plaza de estructura para cortar recto, incluso las líneas con el forro adhesivo.
