Arduino-plex 2.0: Superficie de trabajo Modular Plexiglas Arduino (6 / 9 paso)

Paso 6: Montaje de protoboard

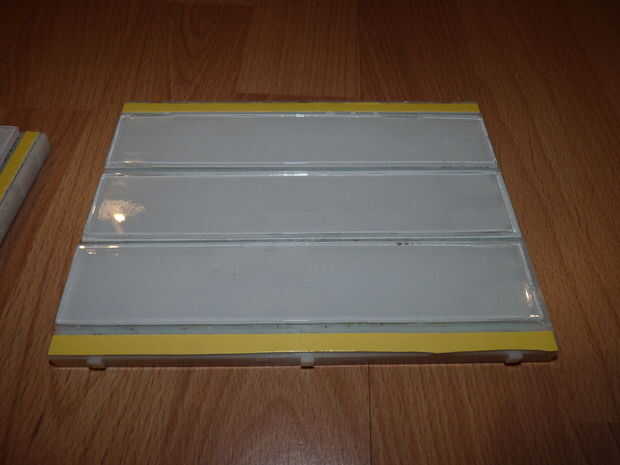

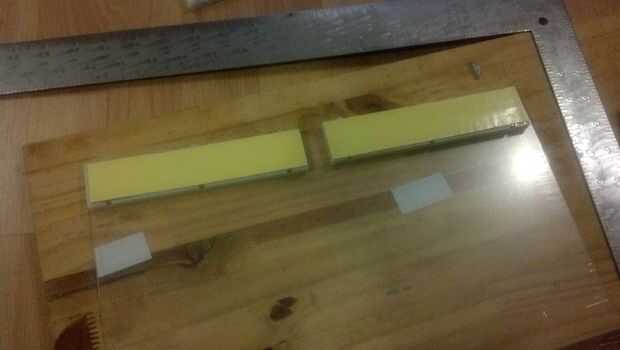

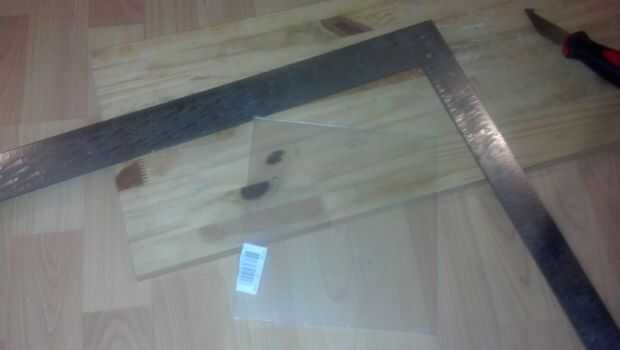

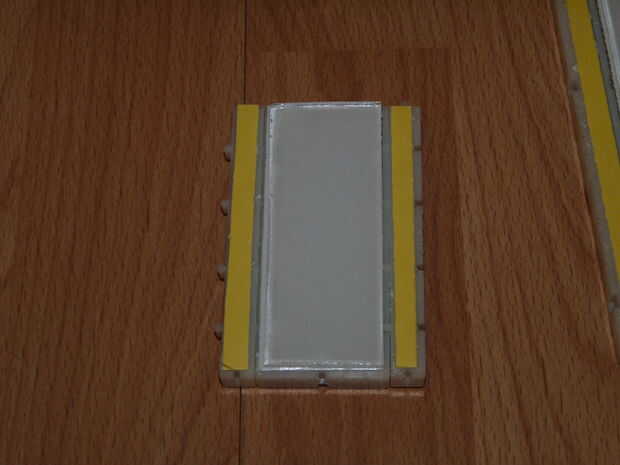

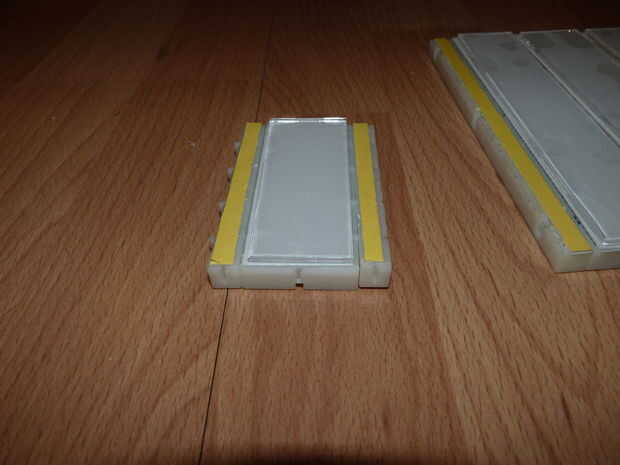

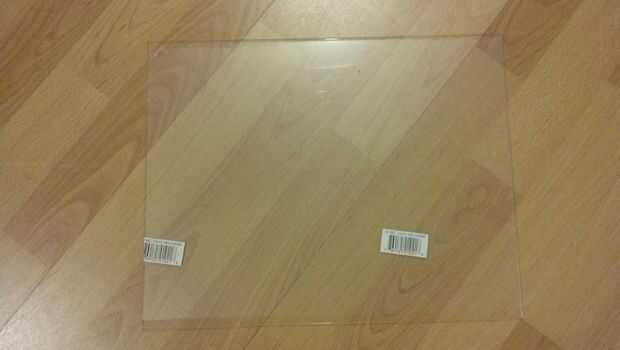

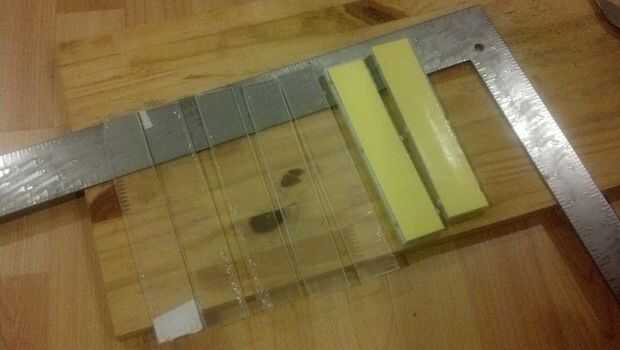

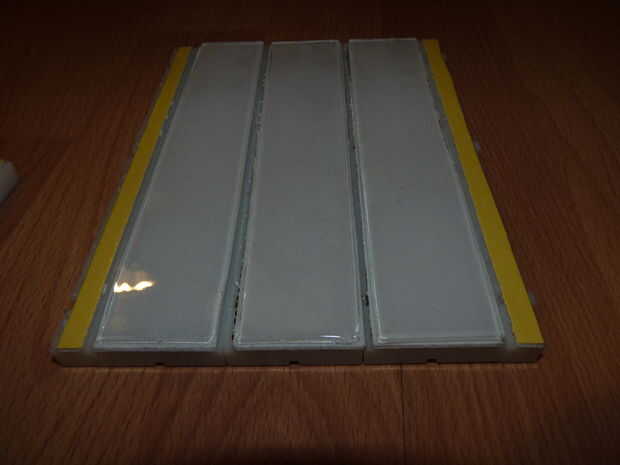

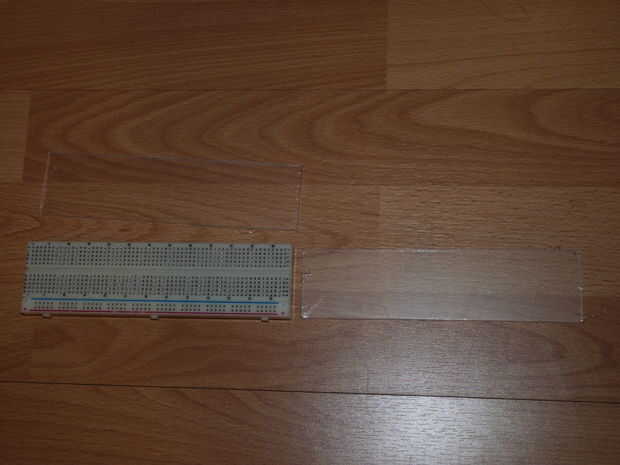

Cada una de las piezas del tablero ahora necesita un intermediario tablero de montaje. Para ello he utilizado una hoja de plexiglás que es menos de 1/8" de espesor. Cuando el plexiglás es este fino, puede marcar con un cuchillo de plástico para cortar y encajar en el borde de una mesa. Otra vez, usé mi plaza de marco como un borde recto y funcionó el cuchillo de plástico hacia atrás y hacia adelante por el borde.

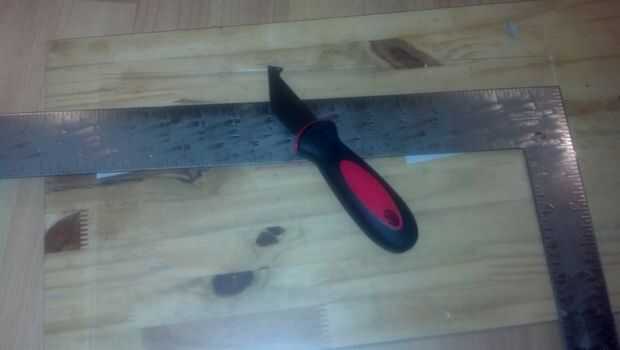

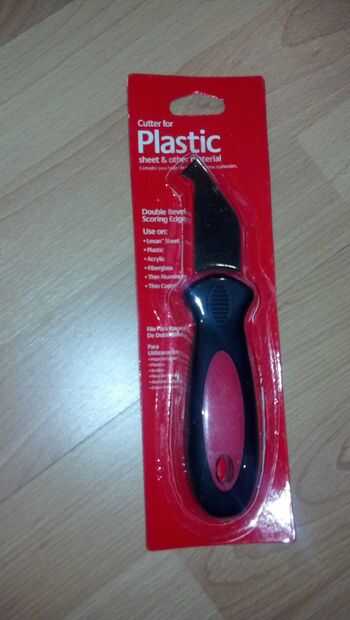

Hay un truco para este cuchillo y el paquete muestra cómo hacerlo en el diagrama. Mayoría de las veces, tienes un cuchillo en un ángulo bastante alto. Con este cuchillo, desea que la hoja a montar sobre el plástico como una lámina del patín del hielo. Luego la final de la hoja hará el resto como paseos a lo largo del plástico de la ranura de corte.

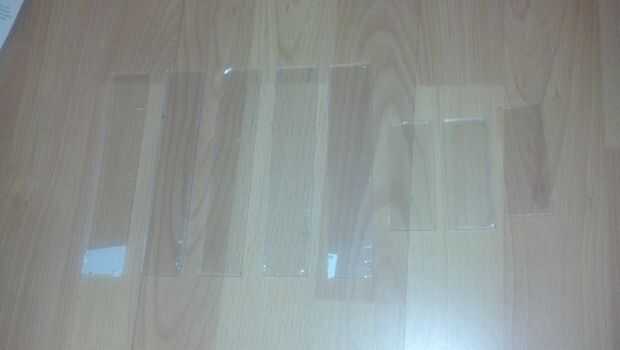

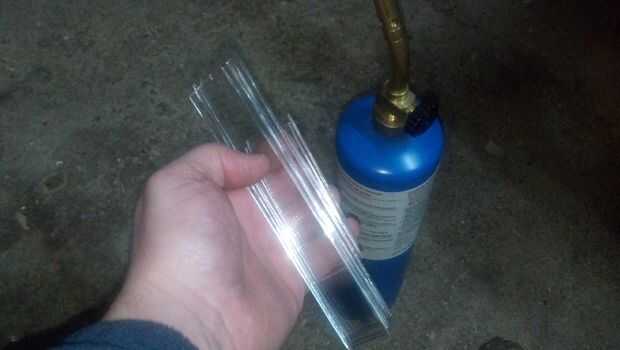

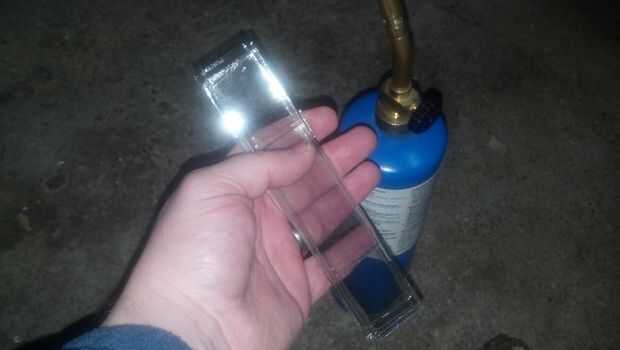

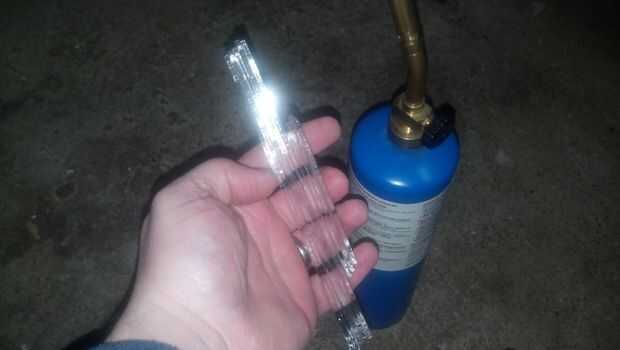

Corté la mayoría de estas piezas de gran tamaño un poco, por lo que terminan por el tamaño correcto después de que el calor reduce los bordes. El cuchillo y los bordes rotos para hacen una pieza muy fuerte de plástico así que corrí a soplete sobre los bordes otra vez. Tenía que tener más cuidado con cómo celebré el acrílico porque después se puso caliente mantiene intentando deformar. Una vez que los bordes estaban derretidos y enfriados, pude ver las piezas se habían reducido en ancho a solo un poco, pero habían crecido en grueso alrededor de la orilla. Esto le da a las piezas un poco más de rigidez.
