Arduino Plus de la palma (1 / 4 paso)

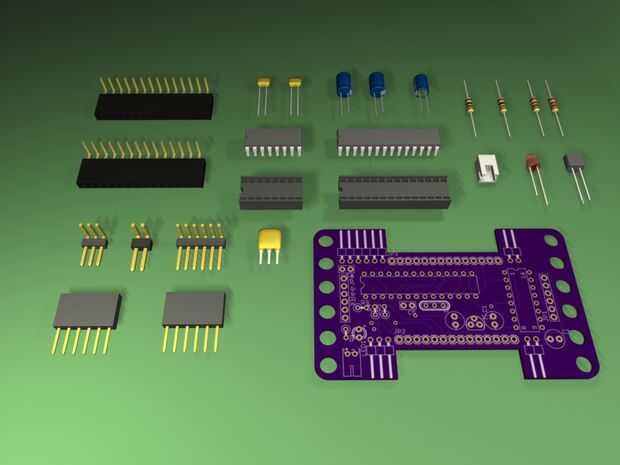

Paso 1: Los componentes del Kit

Los componentes del Kit:

IC1 - Atmega328P con bootloader (Adafruit ID # 123)
IC2 - L293D (Jameco # 1341966, Digikey # 497-2936-5-ND) o SN754410 (Jameco # 1054684, Digikey # 296-9911-5-ND)

R1 - resistencia de 1K (Radio Shack #271-1321, Jameco # 690865, Digikey # PPC1.0KW-1 CT-ND)
R3 - resistencia de 10 K (Radio Shack #271-1335, Jameco # 691104, Digikey # 10KQBK-ND)
R4, R5 - resistencia K 1,5-2,2 K. Usé una resistencia de 2 K (Radio Shack # 271-1325, Jameco # 690937, Digikey # 2.0KQTR-ND)

C1, C3 - 100uF/16V (Jameco # 94289, Digikey # P833-ND)
C2 - 10uF/16V (Jameco # 94221, Digikey # P807-ND)
C4, C5 - 0.1uF / 50V (Jameco # 332672, Digikey # BC1160CT-ND)

VR1-regulador de voltaje 78L 05 a-92 (Jameco # 973831, DigiKey # LM78L05ACZFS-ND)

LED 1 LED de 3mm verde (Jameco # 333201, Digikey # 160-1710-ND)

Resonador de 16MHz (Digikey # X908-ND)

Zócalo de 28 pines del IC (Jameco # 112299, Digikey # 3 M 5480-ND)

Zócalo de 16 pines del IC (Jameco # 112222, Digikey # A100206-ND)

6 hombre pines, ángulo recto (Digikey # 06-S1111E-ND)

2 hombre pines, ángulo recto (Digikey # S1111E-02-ND)

3 hombre pines, ángulo recto (Digikey # S1111E-03-ND)

(2) 6 pines receptáculo hembra. (Digikey # S7039)

(2) 14-perno receptáculo hembra, de ángulo recto. (Digikey # S5489-ND)

Palma de Arduino más PCB (tenía mi Palm Arduino más PCB hecho en tercero fabricante, Parque de OSH, http://oshpark.com, ya que no puedo hacerlo mismo en el apartamento).
Nota: Archivos en formato EagleCAD Palm Arduino Plus se proporciona en el paso 2.
