Paso 3: montaje

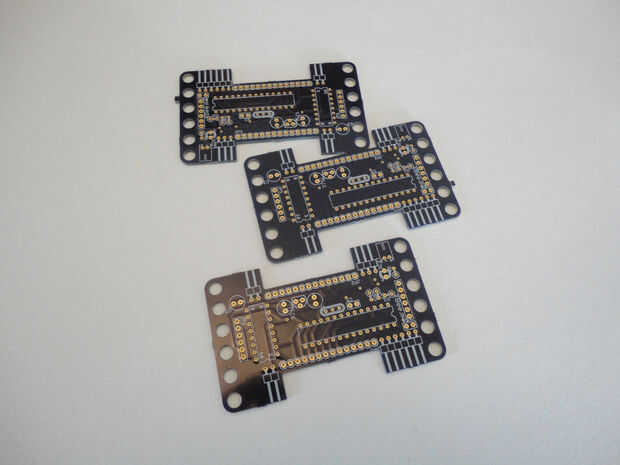

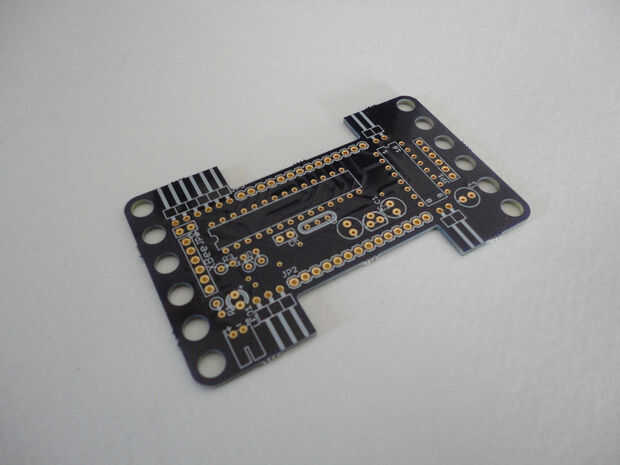

Foto 2, 3 Arduino Plus de Palma recibió del fabricante. Son de color morado intenso.

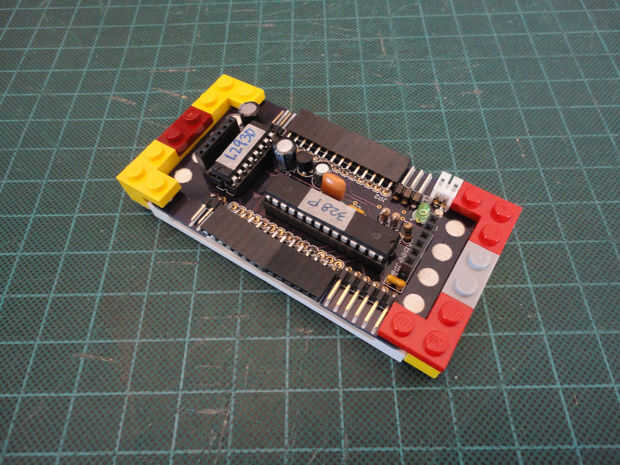

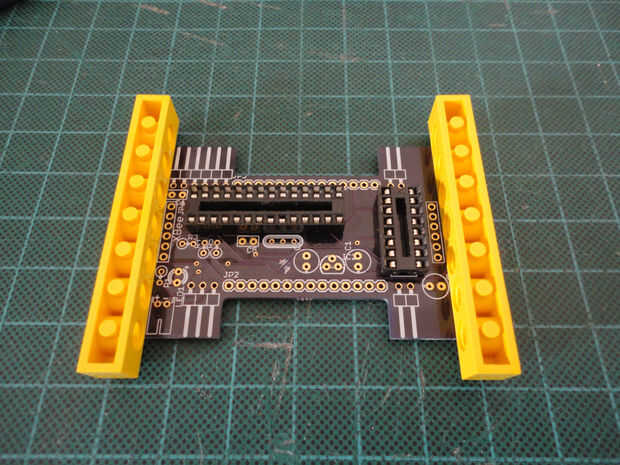

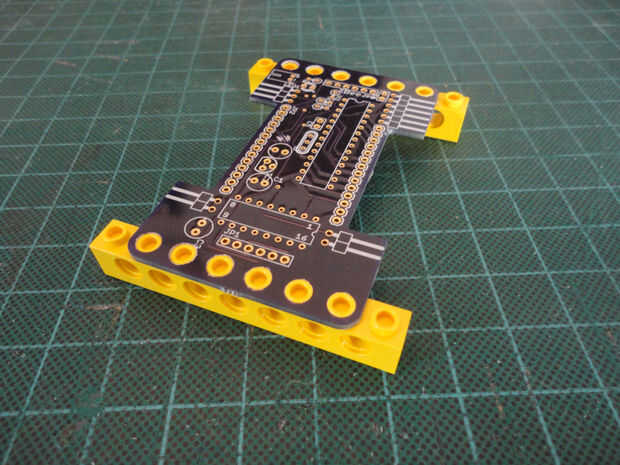

Foto 4, 5, 6 He probado el Palm Arduino Plus en los ladrillos de LEGO para ver si allí se adapten. Necesita un toque para arriba en unos agujeros que sólo ligeramente (pequeña fuera!) de hacerlo caber en los postes de ladrillo LEGO.
Las secuencias de montaje:

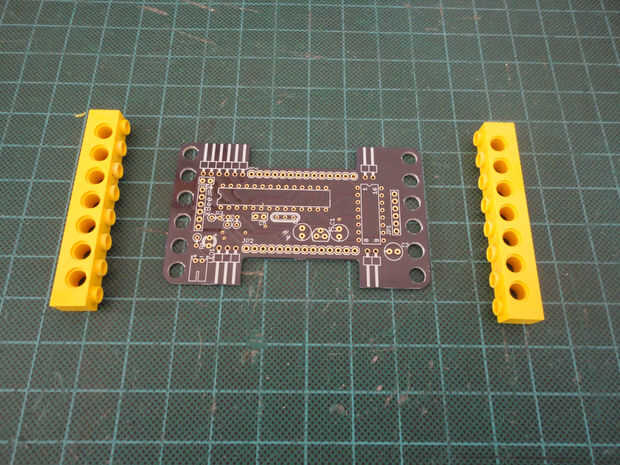

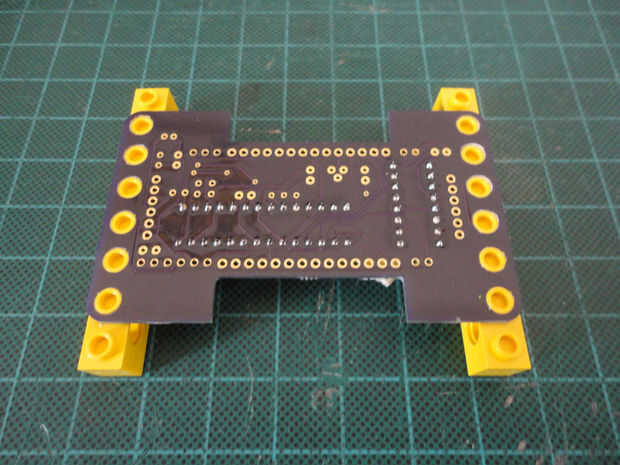

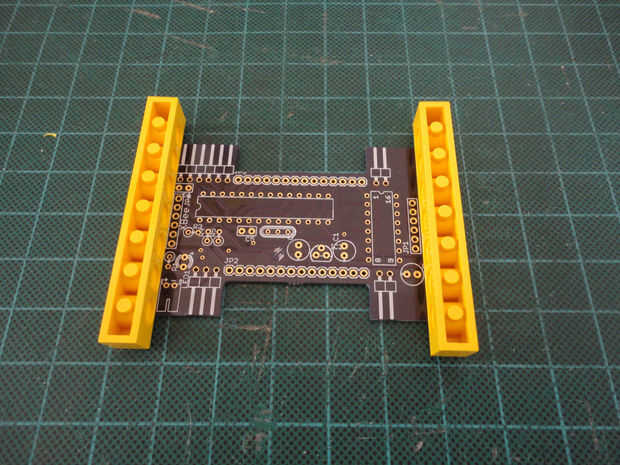

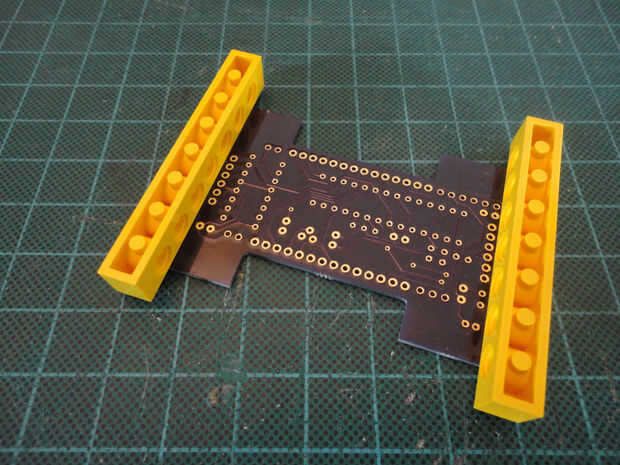

Foto 7 Muestra cómo instalé el PCB boca abajo en dos 1 x 8 ladrillos Technic de LEGO, por lo que pude de la soldadura de los componentes en el PCB. Me pareció práctico usando los ladrillos LEGO como el soporte de Palm Arduino y PCB.

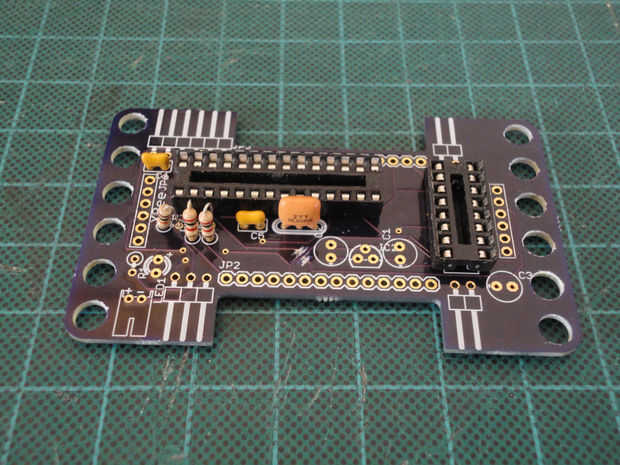

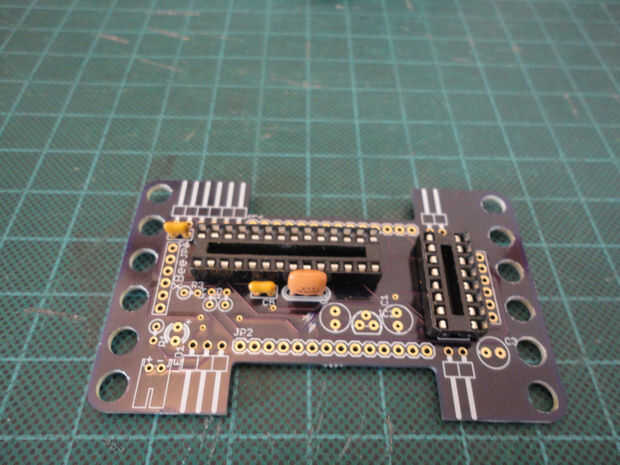

Foto 8, 9 Empecé con DIP de 28 pines y DIP de 16 pines

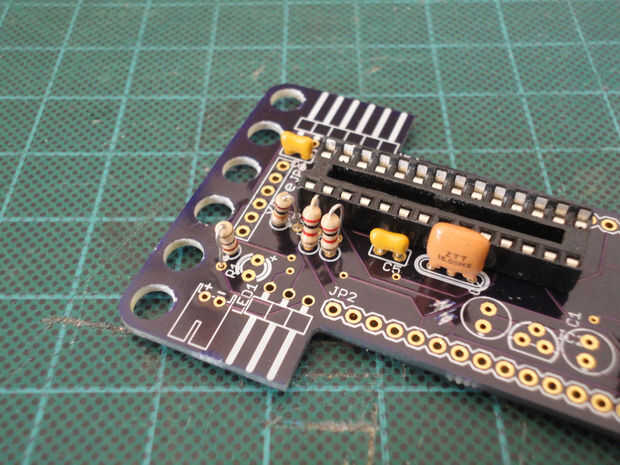

Foto 10 Los 16 Mhz resonador y dos 0.1uF (o 100nF) condensadores (C4, C5) instalados.

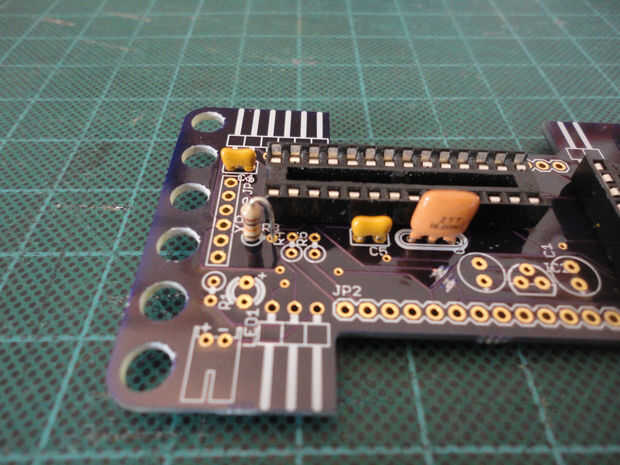

Foto 11, 12 La resistencia de 10 K (R3) fue instalado.
Foto 13, 14 El K 2 resistencias (R4, R5) instalan.
Foto 15 La 1K resistencia (R1) instalado.

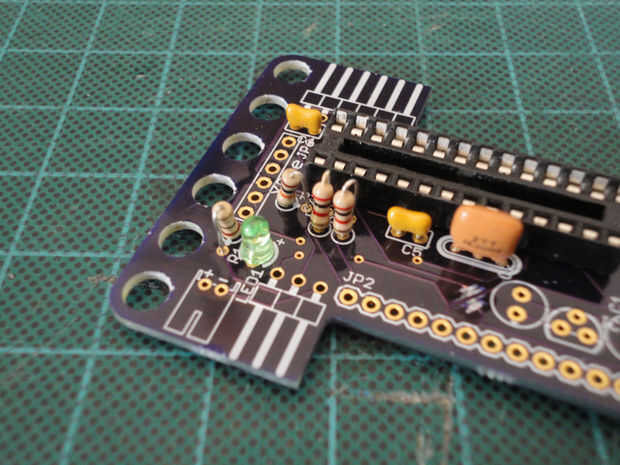

Foto 16 LED de soldadura con el agujero positivo (ánodo) está marcado con + firme.

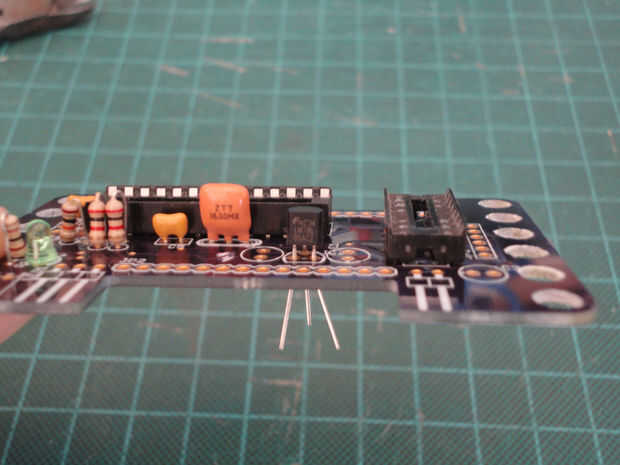

Foto 17 El IC del regulador de 5V, se inserta en posición.

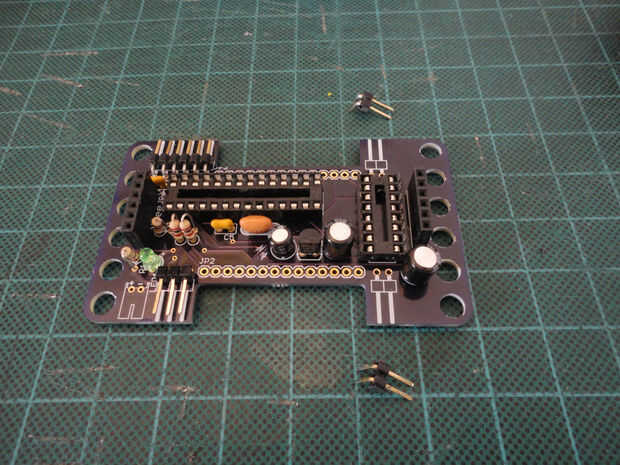

Foto 18 Se instalaron dos capacitores de 100uF (C1, C3) y el condensador de 10uF. Estos condensadores están polarizados por lo que tiene que preocuparse por cómo se orientan los cables.
Foto 19 Instalar cabezal macho 1 x 3 para Servo.
Foto 20, 21 Instalado 1 x 2 macho para el motor y otra de 1 x 2 macho encabezado 6 - alimentación de 9V fuente para el motor.
Foto 22 Instalado 2 JST pines para 3.7V fuente de alimentación para XBee/Bluetooth y Arduino.

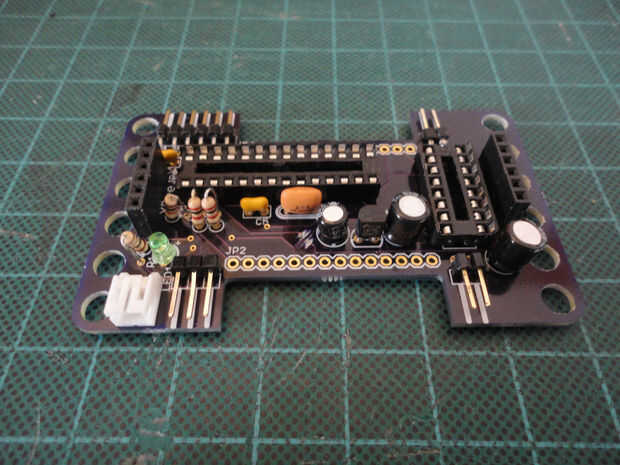

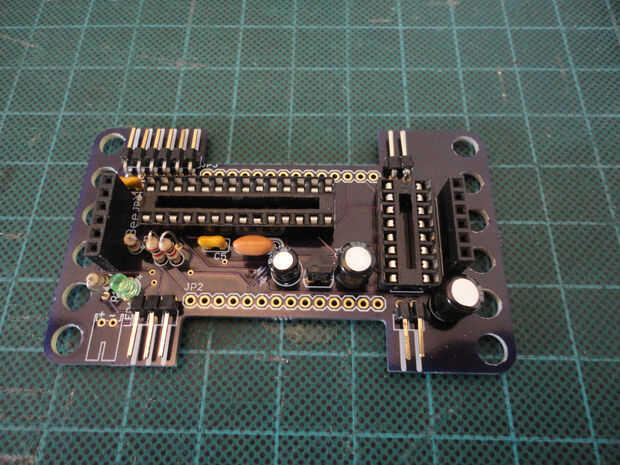

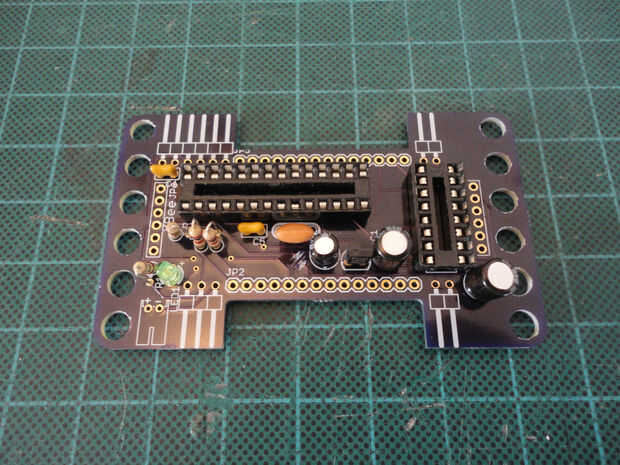

Foto 23 ATmega328 con Arduino Bootloader y IC L293D/SN754410 fueron insertados en el zócalo de la inmersión.

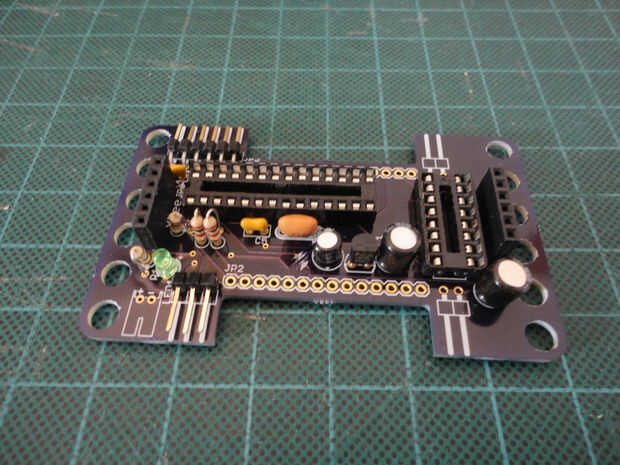

Allí vamos! Hemos finalizado la sección Arduino Palm Plus!
