Arduino PMW activado escudo de alta potencia o no escudo barato (4 / 7 paso)

Paso 4: Grabado al cobre revestido tablero

No introducir cualquier tipo de metal en la solución de etch, se disolverá!

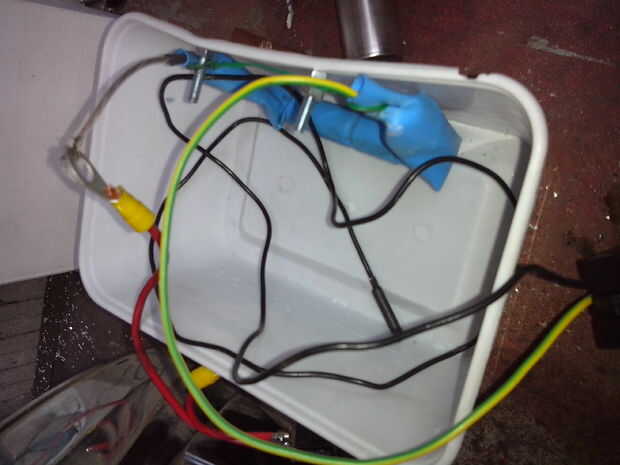

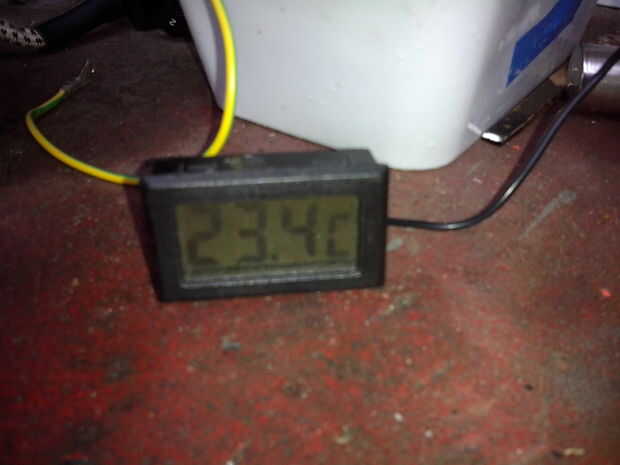

Ahora tu grabador y mezclarlo con agua regular. La proporción de la mezcla depende el grabador que usas, estoy utilizando persulfato de sodio y mezclar 250 gramos de reactivo con 1L de agua. Ahora, vierta en el tanque de etch. Si está usando un calentador, esto será el tiempo para activar. Situado a unos 40/45 grados Celsius. El más caliente, más rápido se irá, pero por encima de 50 grados se degrada el grabador. Cambié manualmente el va a mi resistencia mediante un interruptor, si haces lo mismo, necesita una temperatura de 12 voltios medidor.

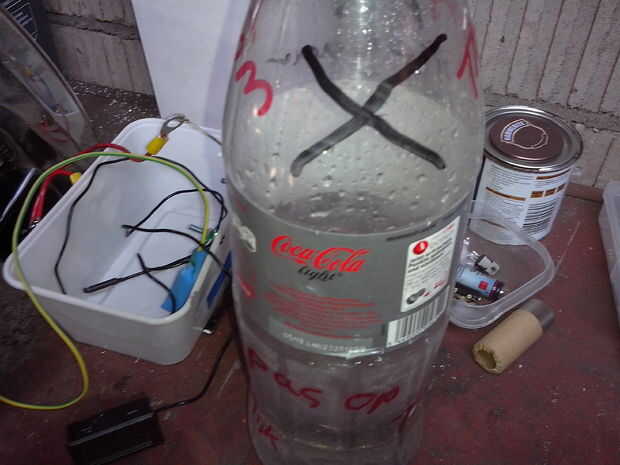

Cuando la solución de agua y grabador alcanzó su meta de la temperatura, inserte el cobre con el toner en él. No a pie ahora, usted debe echar un vistazo a la junta cada medio minuto. Cuando todo el cobre pelado ha grabado lejos, tablero grabado al agua fuerte hacia fuera de la solución de etch y coloque en el recipiente de agua que se utiliza para quitar el papel. Agite el recipiente un poco, hasta que el grabador que salió del tanque de etch se disuelve en el agua.

Para la gente que usa persulfato de sodio, si el color es como en una de mis fotos, agregar bicarbonato de sodio para neutralizar el pH. Entonces usted tiene una solución de pH neutro que puede deshacerse correctamente de la
