Paso 6: Soldadura todo en su lugar

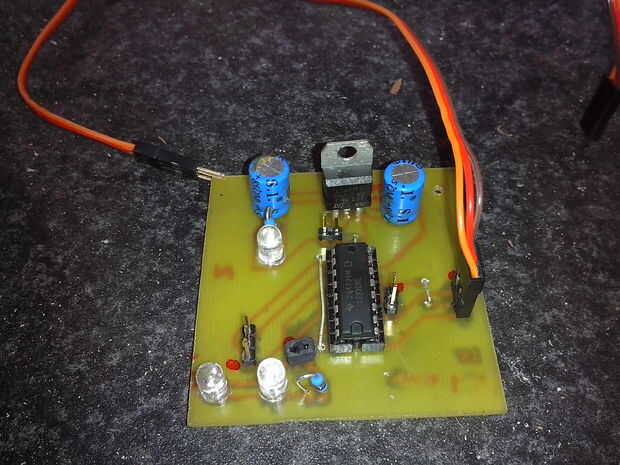

Ahora conseguir todos los componentes que necesita, en primer lugar colocar el conector de 16 pines. Ahora la soldadura en su lugar, entonces el LED y el resistor y en lugar de la soldadura. Ahora la soldadura en todas las cabeceras, asegúrese de que tengan una conexión adecuada con el Consejo. No coloque el chip controlador todavía, primero empuje el protector con el led y resistencia soldada en el Arduino se utiliza. Si el LED se enciende, cuando el Arduino está encendido, se colocan correctamente, si no es así, desoldar el LED y colóquela al revés.
Ahora retire el escudo de Arduino, y empuje el chip del controlador, asegúrese de que se alinee correctamente o a freírlos. Si Fritzing es correcta, la muesca en el controlador debe apuntar a la toma de alimentación o USB. Ahora también puede soldar en los terminales de tornillo.
Ahora empuje el protector del Arduino y rezarlo hiciste correctamente y tu Arduino vive para ver reloj otro ciclo.
P.d.: normalmente no uso Fritzling, utilizo Diptrace, pero Fritzling tiene una plantilla para las placas Arduino, por lo que era mucho más fácil.
