Paso 10: Montaje del eje z

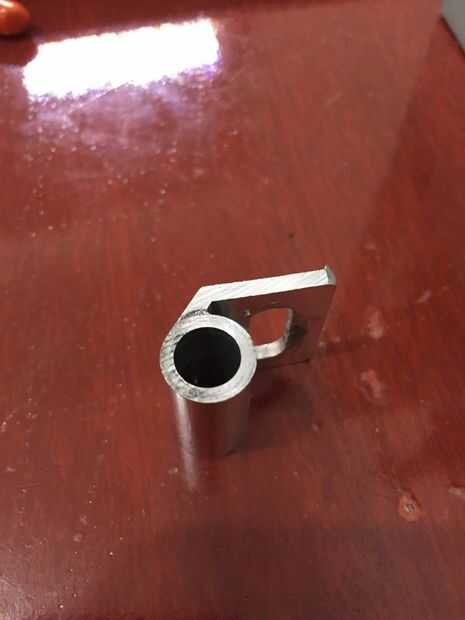

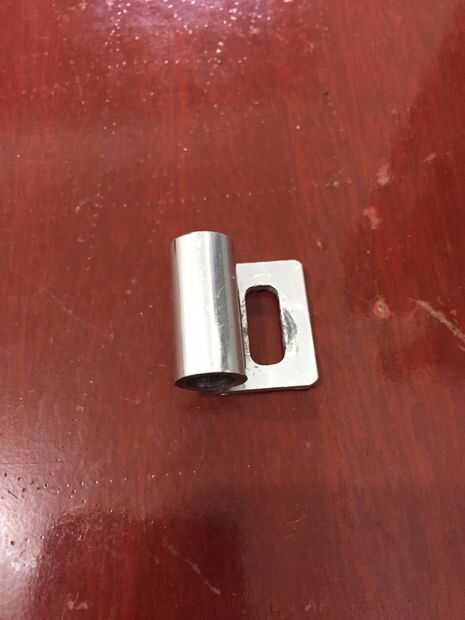

La pieza que se muestra en las imágenes de arriba fue tomada de una vieja bisagra de tapa de asiento de WC... Esta pieza se utilizará como guía para nuestro trazador de pluma (la pluma se adapta muy bien a esta pieza sin huecos, que requieren un lubricante para facilitar los movimientos). Puede utilizar su imaginación y habilidades para crear tu pieza personalizada...

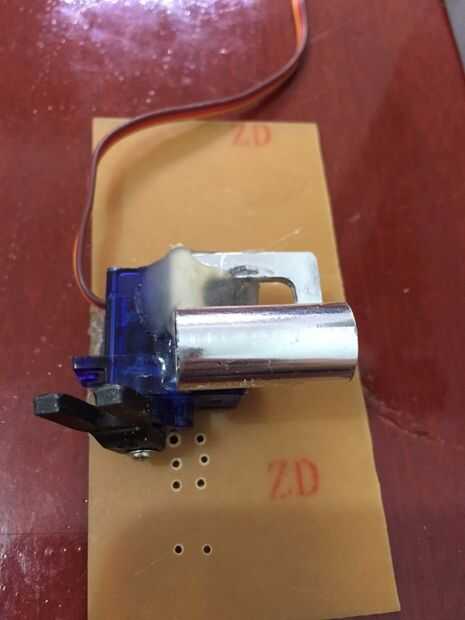

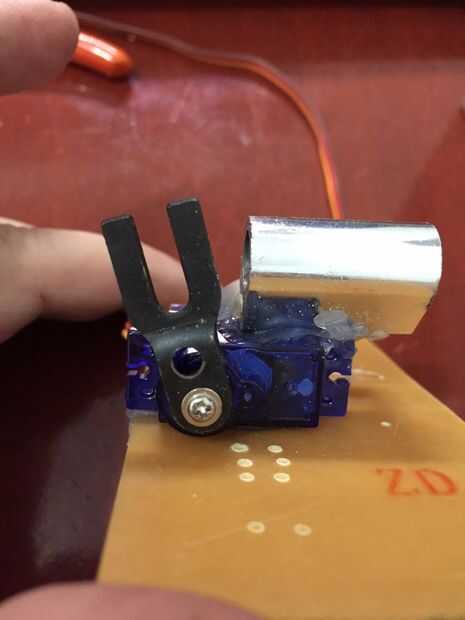

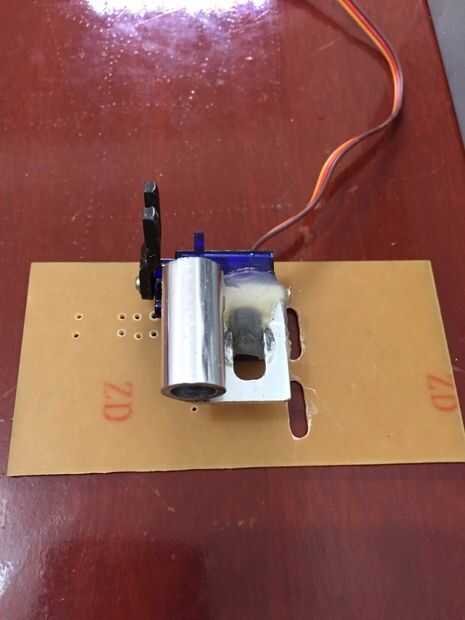

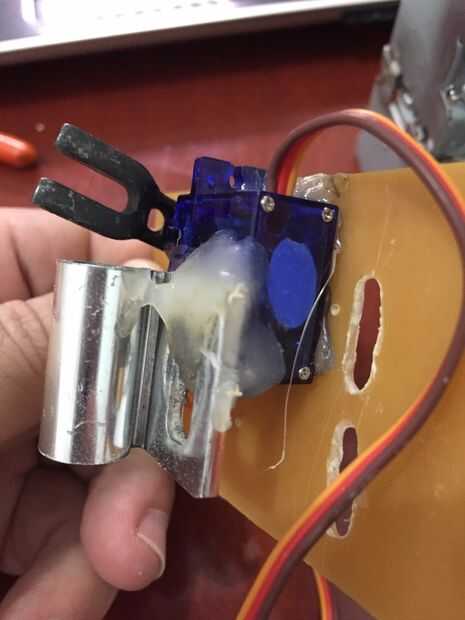

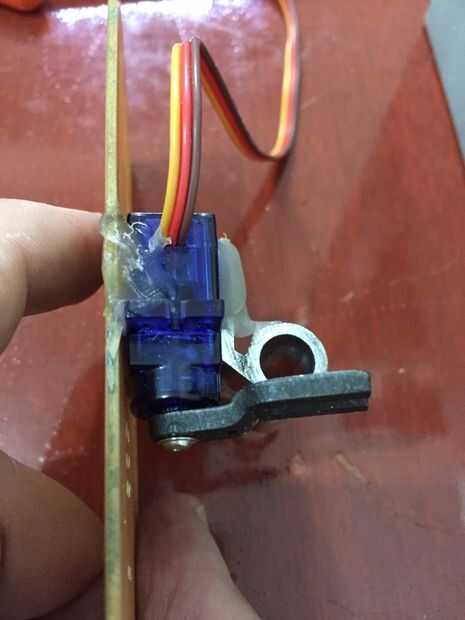

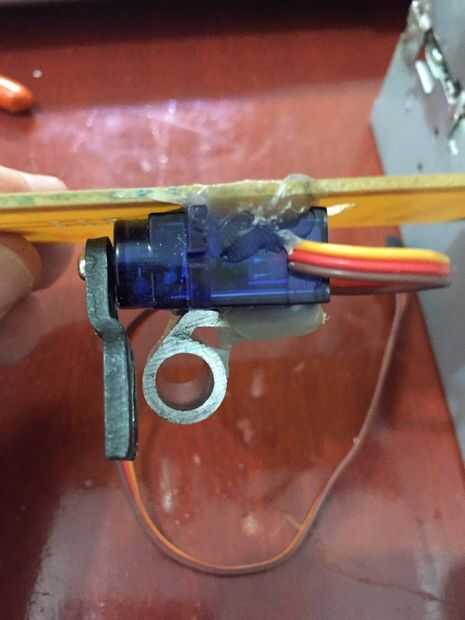

Pegamento del motor servo en un tablero de resina de 100 mm x 50 mm. hacer dos ranuras verticalmente unos 40mm desde el borde con 3,5 mm de ancho (se utilizará a la altura de pluma afinar). Pegar el tablero y servo motor... uso su experiencia para alinear su conjunto (esto es muy importante) la pieza que se levante la pluma fue tomado de una vieja máquina de coser, (se llaman "pinzas") una vez más usar sus habilidades para construir su propio pedazo de pinzas.
