ARDUINO por mi Mini-CNC (Plotter) (11 / 18 paso)

Paso 11: Adaptación del eje z en el eje x

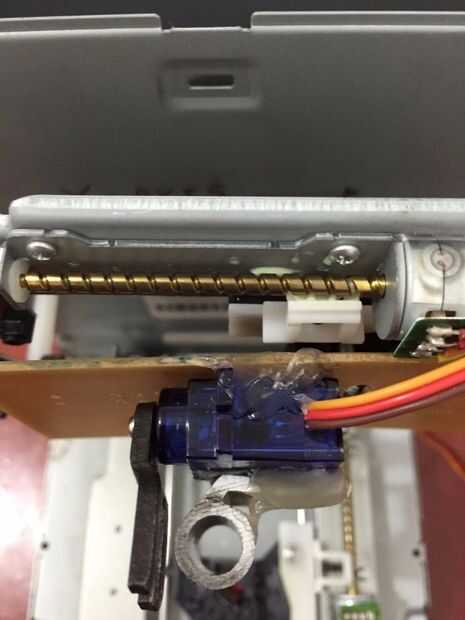

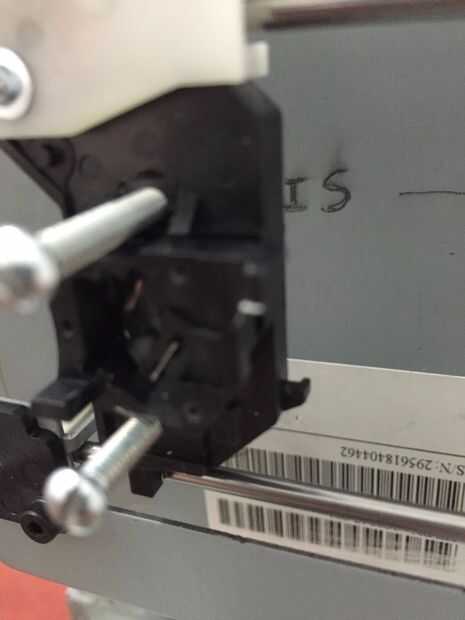

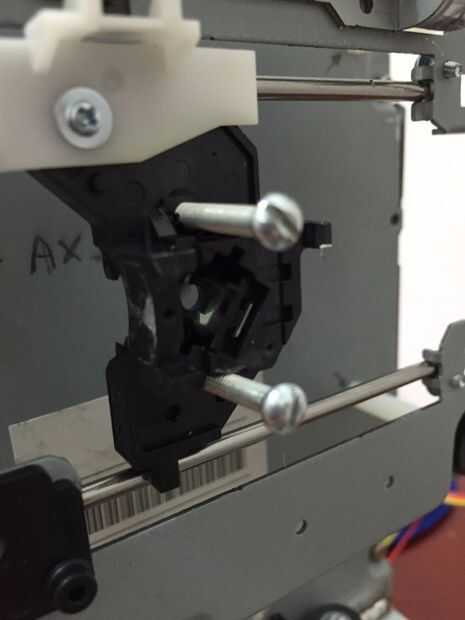

Uso dos tornillos (10 mm x 3 mm) para sostener el eje Z en el eje de la base del eje x.
En el eje x base tenemos dos agujeros que encajan justo con tornillos de 3mm.

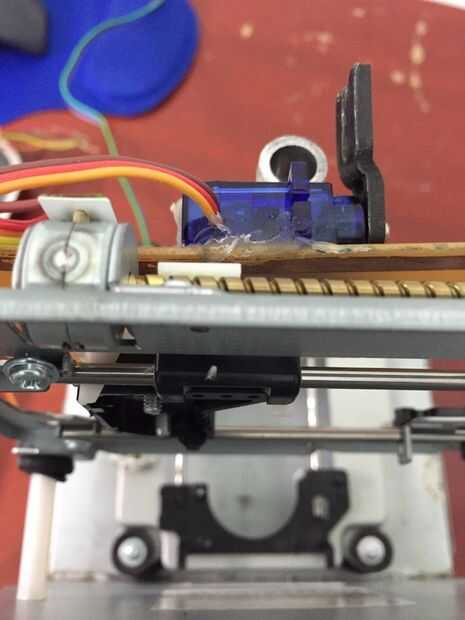

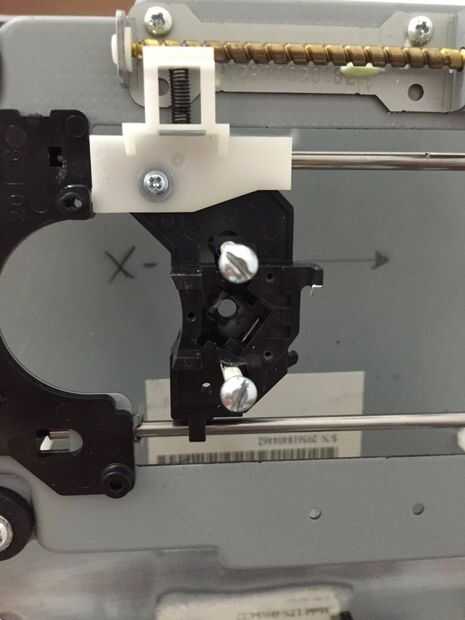

Ahora podemos montar el eje z sobre el eje x con dos tornillos y los agujeros y realizar un ajuste fino de la altura de la pluma.

Debe hacerse este ajuste fino uso práctico, ser muy paciente...

Asegúrese de que la pinza no toque la pieza de la pluma guía.
