Arduino powered 7seg led pantalla con manipulación puerto - hice en TechShop (2 / 4 paso)

Paso 2: circuito

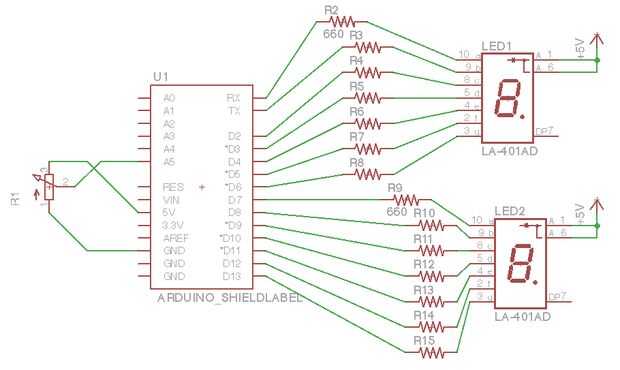

Esta es la forma fijarse un display de ánodo común de 2 dígitos.  Ánodo común significa que todos los LEDs comparten un suministro común de energía. En orden así que encienda uno, el pasador se establecerá bajo.

HACER UN SEGUIMIENTO DE QUÉ CABLES IR A QUÉ LED! Vas a usar esa información para construir el puerto traz más adelante.

Un potenciómetro es añadido en caso desea lujo y tener el pote de controlar el número en vez de simplemente contar. Esto no es también mucho más difícil, así que adelante y probarlo.
