Arduino powered 7seg led pantalla con manipulación puerto - hice en TechShop (4 / 4 paso)

Paso 4: código

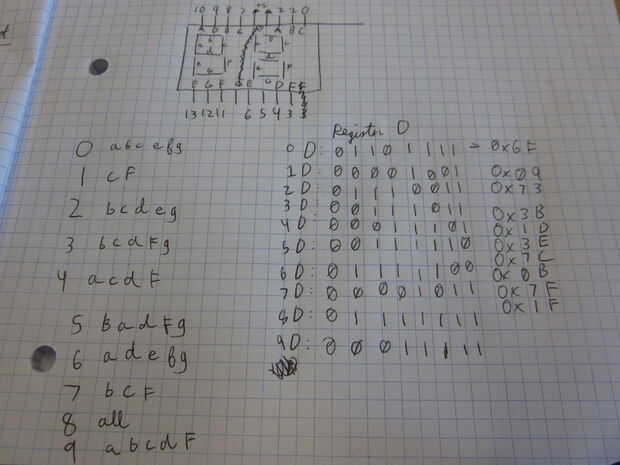

La clave aquí es hacer una cuadrícula que asigna las combinaciones individuales de 8 bits para hacer un byte de datos. En el papel, se puede ver que hice las combinaciones de letras que ciertos números. Luego Tomé y había traducido a los bancos. Cada banco Lee los 8 terminales al mismo tiempo, por lo que debemos decirle a los que para activar y desactivar para cada número. 1 sobre, 0 para apagado. (Esto se invierte en el código) Estos datos se representan mediante un número binario de 8 bits. He trazado todas las combinaciones en un pedazo de papel y cambió a sus valores hexadecimales para la simplicidad.

Este es el código para manipular los puertos para acceso más rápido y generalmente limpiador código. Lo que esto hace es contar de 0 a 99 y comenzar de nuevo.

digitOne Byte [10] = {0x6F, 0 x 09, 0x73, 0x3B, 0x1D, 0x3E, 0x7C, 0x0B, 0x7F, 0x1F}; Este es el valor hexadecimal de cada número almacenado en una matriz de índice numérico
digitTwoB Byte [10] = {0x3D, 0x08, 0x33, 0x1B, 0x0E, 0x1F, 0x3E, 0 x 09, 0x3F, 0x0F};
digitTwoD Byte [10] = {0 x 80, 0 x 80, 0 x 80, 0 x 80, 0 x 80, 0 x 00, 0 x 00, 0 x 80, 0 x 80, 0 x 80};

void setup() {}

DDRD = 0XFF; Establecer todas las clavijas de salida en bankD
DDRB = 0X3F; Mismo en bankB

}

void loop() {}


para (int i = 0; i < 10; i ++) {}
para (int j = 0; j < 10; j ++) {}
PORTD = ~ digitOne [j]; Set pasadores bajo dígito uno
PORTD & = ~ digitTwoD [i]; Y con cifras dos pernos PIN impar
PORTB = ~ digitTwoB [i]; ajuste bajo para dígito dos pernos
Delay(500);
}
}

}

Y hay que ir. Puede utilizar manipulación puerto para cambiar muchos de los pasadores muy rápidos y por razones muy específicas. Si usted tiene código sensible muy tiempo o ganas de cambiar un montón de cosas a la vez (como una matriz de leds) manipulación del puerto es su amigo.
