Paso 1: Recoger cosas
Aspectos básicos:
-Soldador, fundente, soldadura y un montón de pequeños calibre alambre de conexión. Creo que usé mosty 24g o 26g
-Caliente la pistola de pegamento, epoxy, cable retráctil y lazos como deseado del alambre

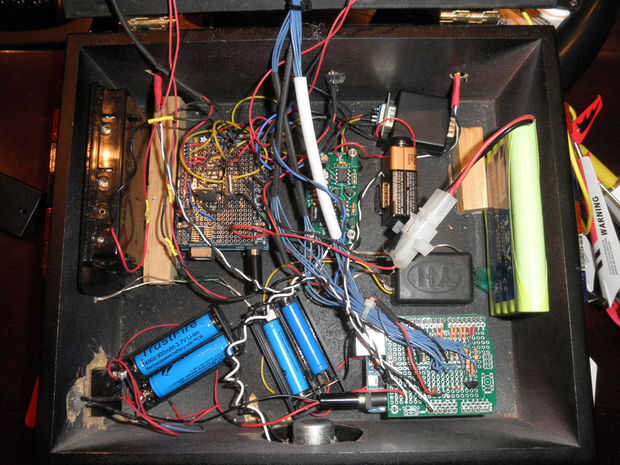

-Una caja de proyecto, caja de cigarro o algo lo suficientemente grande como para caber todos los componentes en. Usé un humidor del cigarro barato, viejo.
-Agarre de palillo B-8 o interfaz de control similar. Es lo usas - la interfaz podría ser tan simple como un arreglo de discos barato de conmutadores o botones
-Arduinos 2 (yo usé de Uno), uno para ejecutar las cosas de control remoto IR y otro para ejecutar la X10 cosas. Usted puede ser capaz de usar sólo uno si sabes lo que estás haciendo. Este fue mi primer proyecto de Arduino real y yo no:-). También solía protoshields para hacer estos circuitos permanentes, pero haremos el diseño!
-Interruptores. Usé dos interruptores DC con 'guardia misil' y un interruptor dominante chino barato para el efecto. Puesto que se trata de una estructura de encargo a sus propias preferencias, usar lo que quieras!
Para el mando de Arduino:
Circuito de control remoto -IR para capturar señales de infrarrojos del mando a distancia y decodificarlos. Ver aquí
-Módulo de receptor de infrarrojos (IR) 38kHz
-Un LED de infrarrojos o dos para transmitir los códigos para los dispositivos
Para el botón partido
Dongle de petardos CM-17A X-10
Transceptor X-10 como TM751 Mini módulo del transmisor-receptor
Módulos X-10 de (3 puntas) de lámpara y aparato, receptáculos e interruptores de luz según sea necesario
-Arduino con X10 de BroHogan biblioteca remota petardo instalado.
-Viejo enchufe hembra serial que puede desgarrar
Efectos de luz para el cuadro:

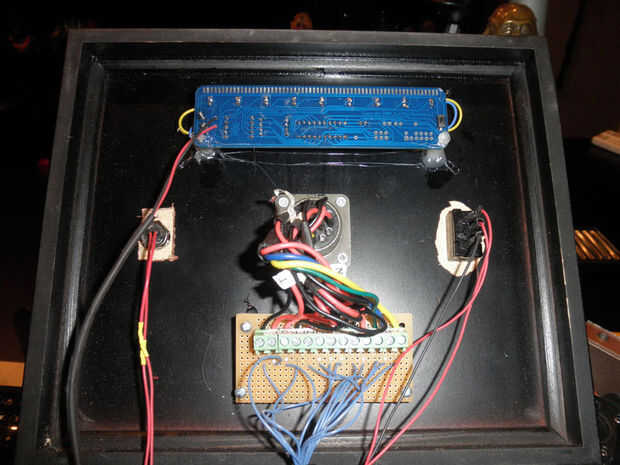

-LED. He utilizado un par de matrices de LED que encontré en línea que funcionan con 12v DC y un kit del 'ciclón' LED que tenía por ahí se escurr 3v de arduino. Usted necesitará IR LED también y pareja de regulares.
-Un par de transistores para proporcionar cambio de Arduino a dispositivos externos que se ejecutan en su propia fuente de alimentación. He utilizado un Tip120 conectado a la sirena de alerta roja y amp, un Tip120 conectado a las luces de policía de 12v y un 2N4401 para conectar el LED IR a Arduino. Voy a explicar todo esto como nos vamos.
Efectos de sonido de la caja:
-Un kit simple sirena o algo similar. Usé un circuito 'Alerta roja' barato utilizando 555 temporizadores
-Un circuito de amplificador LM386 o similar, si lo desea. Quería que la alarma se carga así que usé el amplificador.
-Altavoz
Energía:
Un paquete de li-po de 12v alimenta el LED "luces de policía" en el exterior de la caja, un paquete de 9v alimenta la X10 Arduino, un conjunto de dos 3.7v li-iones de energías el Arduino remoto IR, otro conjunto de 2 li-iones de los poderes del IR LED'' s ellos mismos y una regular 9v alimenta la sirena. El cyclon de LED en la parte superior de la caja es alimentado directamente con 3v de la placa Arduino.
Sé que hay una forma más eficaz de energía todo el asunto, pero he construido en etapas y al ponerme cada parte de ella corriendo, no me sentía como tomarse el tiempo para reorganizar el sistema de alimentación. Probablemente podría correr la cosa entera apagado el paquete de li-po de 12v pero soy demasiado perezoso para averiguar cómo hacerlo. Además de tenía un montón de recargable 14500 y 10440's (AA y AAA li-iones pilas) en la acción y hay mucho espacio dentro de la caja, así que espacio no era un problema.
