Paso 1: Prepare su LCD
1.) acople hembra los cables en cada espiga de cabecera
Potenciómetro de 10 k de 2.) lugar en protoboard
Conecte el cable de izquierda 10k potenciómetro Pin a 5V (en protoboard)
Conecte cable de clavija de potenciómetro derecho 10k a GND (en protoboard)
3.) Conecte el cable de 5V (en Arduino) a más futuro Guardarraíl en protoboard
4.) Conecte el cable de GND (en Arduino) junto al cable anterior

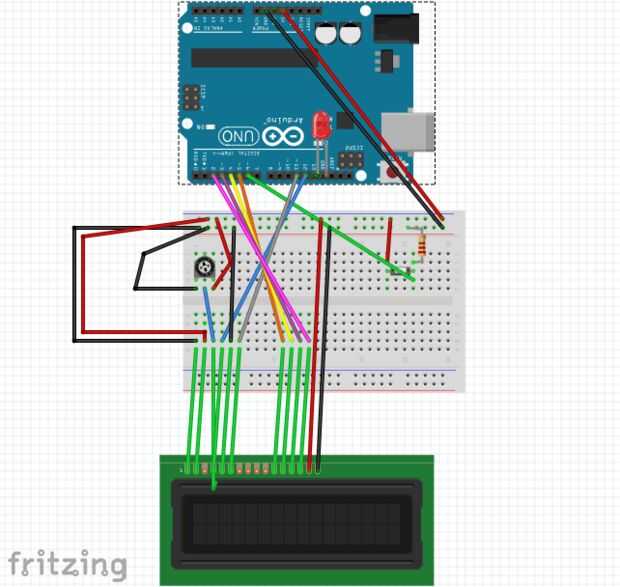

5.) Fije los machos cables como escrito a continuación:
Contacto 1 de la cabecera--> GND (en protoboard)
Pin2 de cabecera--> 5V (en protoboard)
Pin3 cabecera--> Pin medio de potenciometro de 10 k
Pin4 cabecera--> Pin Digital 12 (en Arduino)
Pin5 de cabecera--> GND (en protoboard)
Pin6 cabecera--> Digital perno 11 (Arduino)
Pin11 cabecera -> Digital pasador 5 (Arduino)
Pin de la cabecera 12--> Digital pasador 4 (Arduino)
Pin de la cabecera 13--> Pin Digital 3 (en Arduino)
Pin de la cabecera 14--> Pin Digital 2 (en Arduino)
Pin 15 de la cabecera--> 5V (en protoboard)
Pin de la cabecera 16--> GND (en protoboard)
