Arduino powered bluetooth remoto relé interruptor (4 / 6 paso)

Paso 4: cableado lo todos juntos.

la placa de relé y el arduino va a necesitar una fuente de alimentación de 5 voltios.
el módulo de bluetooth puede ser alimentado desde el pin de 3,3 voltios en el arduino.
el tx en el tablero de bluetooth se conectará al pin rx en arduino
el pin rx de la Junta de bluetooth se conectará al pin tx en el arduino

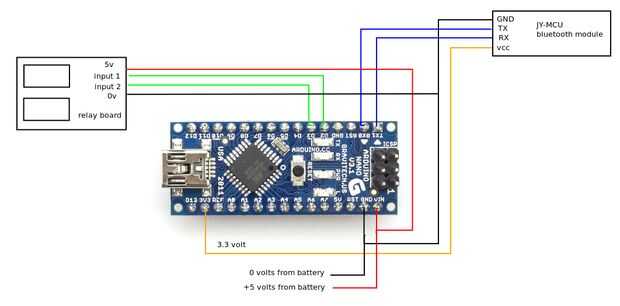

y los pines de salida digital 2 y 3 en el arduino se conectarse a la placa de relé como se muestra en el diagrama.
