Paso 2: Cableado cosas juntos

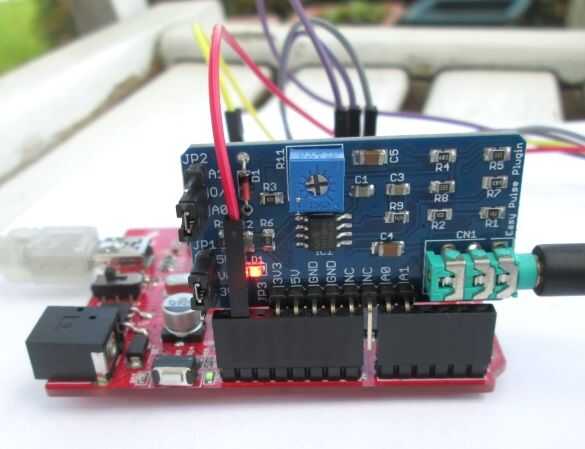

La configuración del hardware de este proyecto es bastante sencillo. Aquí están las instrucciones a seguir para configurar la conexión entre Arduino y fácil Plugin Pulse la pantalla. El módulo de Plugin de pulso fácil, coloque los 2 pines desviación puentes JP1 y JP2 a 5V las posiciones A0, respectivamente. Esta configuración permitirá el módulo a utilizar la fuente de alimentación de 5V de la placa Arduino Uno y conectar la señal de salida de pulso a A0 ADC canal la Arduino, cuando está enchufado a la placa Arduino Uno. Inserte al conector de sensor de pulso yema del dedo a la toma estéreo de 3,5 mm en el tablero de fácil Plugin de pulso. Asegúrese de que se inserta bien, como se muestra en la imagen siguiente. Luego plugin el módulo del sensor en el encabezado izquierdo de Arduino Uno tablero que los pines A0 y A1 del módulo sensor entran las clavijas analógicas A0 y A1 del Arduino.

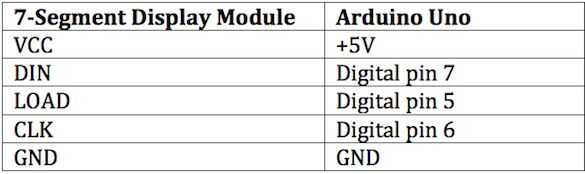

El segmento siete LED display de 4 dígitos está conectado a Arduino Uno como se muestra en la tabla.
