Paso 1: Recoger las piezas
2 x 25V, 100VA toroides de Element14- estaban en especial en el momento de $15ea! Lamentablemente, ya no están.
2 tableros de alimentación de X potencia de AliExpress
2 módulos de amplificador LM3886 de X, también de AliExpress
Sin embargo, una búsqueda para LM3886 en eBay o AliExpress se suba una magnitud de resultados - elige tu opción!

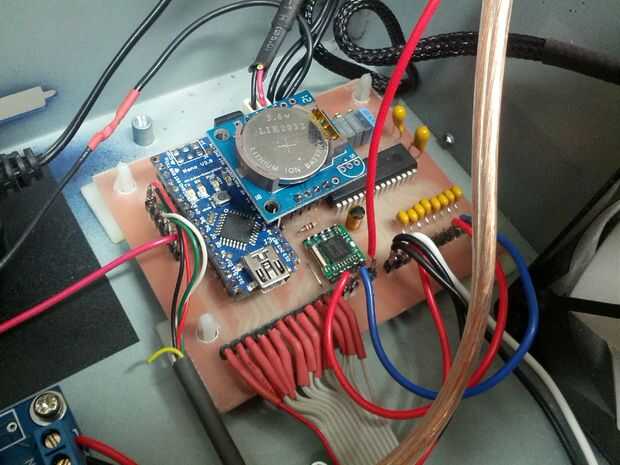

Para el procesador de sonido, necesitará:
Aurduino Nano
TDA7439 IC ~ $4
TEA5767 FM módulo <$ 3 ea
Módulo del LCD 16 x 2 ~ $5
Control remoto y receptor - éstos pueden ser rescatados de viejos equipos o comprados de ebay
Módulo RTC DS1307
* Un codificador rotatorio (algo opcional)
8 x 0.47uf MKT
MKT 100nf x 4
2 x 22nf MKT
2 x 18nf MKT
2 x 5.6nf MKT
2 x 2.2uf NP
2 X 2K 7
2 X 5K 5
Mono 1 x 10uf
2 X 4K 7
0,1" encabezado deseries (para conexión de las entradas, LCD etc..
Rúbrica de espaciado de 2mm (para el módulo de TEA5767, o simplemente utilizar un alambre.
Si desea el Control del ventilador:
1 Transistor de Darlington X BD681
1 x resistencia de 1 k
Una fuente de alimentación pequeña - la hoja de datos para la TDA7439 indica que la tensión mínima es de 9v, sin embargo, parece que funciona ok en 5v cuando se conecta vía USB. No comprobarlo más lejos ya que necesitaba la fuente de alimentación para el ventilador en mi caso de todos modos. Posiblemente podría utilizar sólo una fuente de 5v decente.
Una manera de la fabricación de la Junta
* El sistema es controlable por botones y un control remoto IR. La única funcionalidad que no es tanto es sintonizar la radio. Esto es en la actualidad por IR sólo. Así que, si quería dejar de lado el codificador rotatorio para el look más minimalista, sólo podría utilizar el IR remote.
Además, el codificador rotatorio estoy usando fue excedentes de un masivo cierre de taller de fabricación, por lo tanto es probablemente vale >$ 100 pero me costo un par de dólares. No todos los contra rebotes y sí mismo, no hay nada en el código para manejar una señal del codificador 'raw' de procesamiento de señal. También es un sensor de 1000ppr por lo que es un divisor en la rutina de servicio de interrupción para reducir su sensibilidad. En teoría, no es necesario que un mecánico no funcionaría pero pueden requerir algunas contra rebotes en las entradas.
