Paso 3: LCD y IR sensor
Una vez que sepa la distancia y la orientación del sensor LCD e IR a la placa principal, puede utilizar un cable de cinta IDC para conectar los componentes.

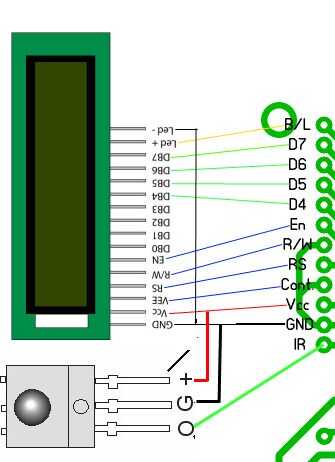

Compruebe el pinout de la LCD - la mayoría es iguales pero hay diferencias generalmente menores. Coincidir con las identificaciones de pin para el LCD a la disposición del PWB. En este momento, identificar los pines en el sensor de infrarrojos. Habrá Sig/O, Gnd y Vcc. GND y Vcc pueden ir a los pines correspondientes en la pantalla para simplificar el cableado, Sig irá al pin marcado IR sobre la disposición del PWB.
