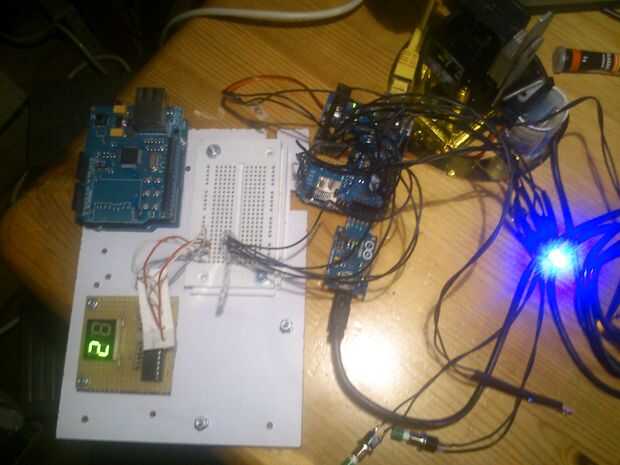

Paso 2: Botones y LEDs
botón uno está conectado a masa (GND) y el pin de reset de la arduino.
El segundo es poner manualmente el LED RGB, porque siempre es divertido para cambiar el color de un LED. Está conectado al Pin 7 y + 5V. Y sacar el perno bajo que hay una resistencia (10K) conectado a tierra.
El LED RGB está conectado al Pin 17 a 19 en el arduino. (Sería mejor para conectar a los pines PWM)
Los diodos amarillos están conectados al Pin 16
El servo está conectado al Pin 6 (y + 5V y GND)
La pantalla utiliza Pin 2 como LatchPin, Pin 3 como DataPin y Pin 4 como ClockPin. Jugo que obtiene de + 5V y GND
La resistencia de luz se une a la clavija analógica 1 y + 5V y GND con algunos resitors (2.4K)
Elegir las resistencias correctas para tus leds por ejemplo mediante el uso de ElectroDroid en tu smartphone.
