Arduino powered GLCD (gráfico LCD) - hice en TechShop (2 / 4 paso)

Paso 2: circuito

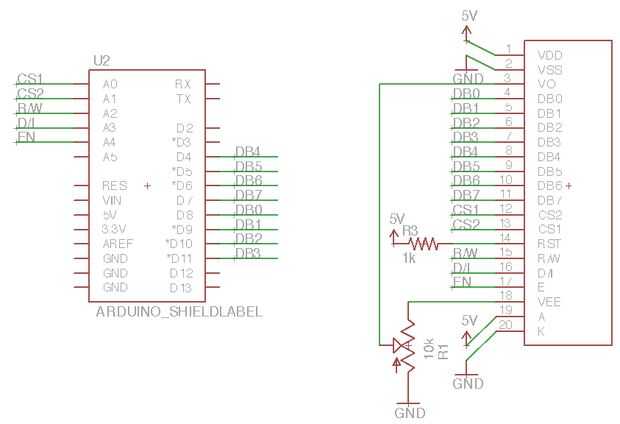

Heads up. Va a ser de soldadura. También, para que quede claro, voy a estar usando una tabla de Mega. El cableado para la ONU no es la misma. Pero por suerte, existe el digram de cableado para que en el manual proporcionado en la biblioteca GLCD (siguiente paso).

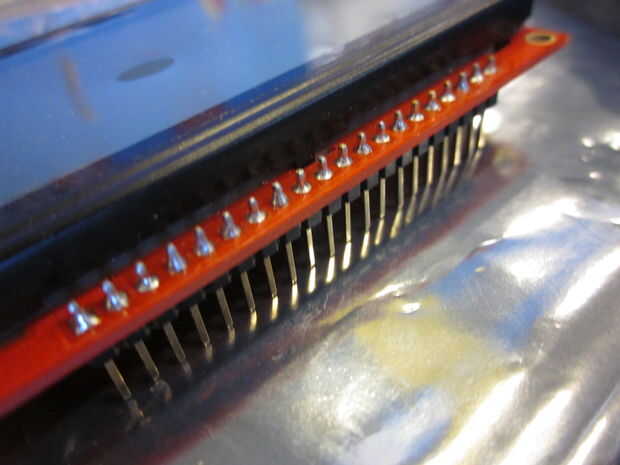

1. obtener las patillas de la cabecera y soldarlos a la GLCD. Es crítico que se realiza una conexión buena! Sólo pegar cables de puenteo en no lo cortará.

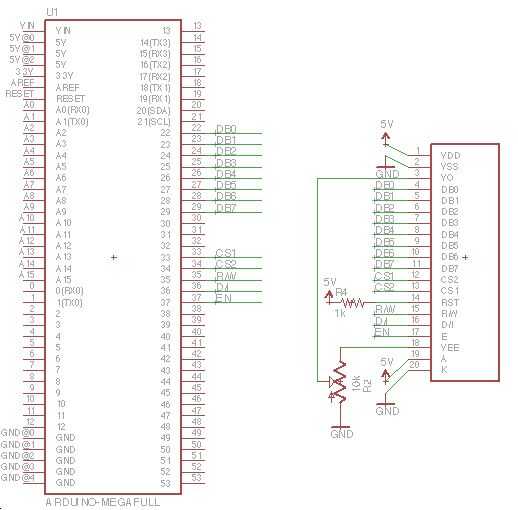

2. Siga el diagrama de cableado para la versión de Mega. Realizar un seguimiento de qué pernos de hacen qué.

En el GLCD
1, 2: energía/GND para la pantalla
3,18: contraste mediante el potenciómetro
4-11: pines de datos
12,13: pantalla izquierdo-derecho
14: reset (Conecte a V ++ con el resistor de 1kohm)
15: lectura y escritura
16: D / ME
17: activar
19,20: energía/GND para la luz de fondo

Asegúrese de obtener las conexiones de alimentación correcta. Si no lo hace podría dañar el GLCD.
