Arduino powered Haunted mansión canto Bustos (1 / 3 paso)

Paso 1: Hardware: no perder la cabeza con esto.

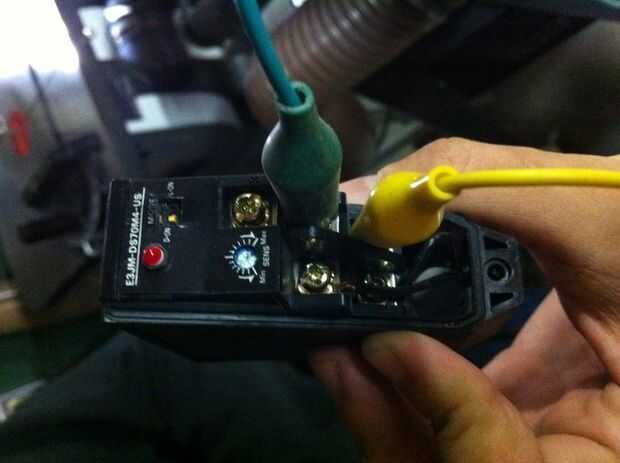

a veces (OK, un montón de veces) es útil tener un ingeniero eléctrico retirado como un padre. En particular para este proyecto fue capaz de proporcionarme una buena "industrial" interruptor de la fotocélula (apenas como en Disney World!) Esto fue una fuente de alimentación de 12v se separa y era realmente fácil fijar en un pin digital de mi Arduino (más sobre esto más adelante).

Además el interruptor de mi lista de hardware incluye:

1. 4 cabezas de espuma de poliestireno (que se encuentra en eBay)
2. Netbook Dell Mini 9 para la reproducción de vídeo
3. Un proyector VGA de 800 x 600
4. Antigua máquina de Karaoke para la reproducción de audio
5. Arduino UNO
6. Cuadro de proyecto de RadioShack que Arduino seco y feliz
7. Y el mencionado fuente fotocélula y 12v

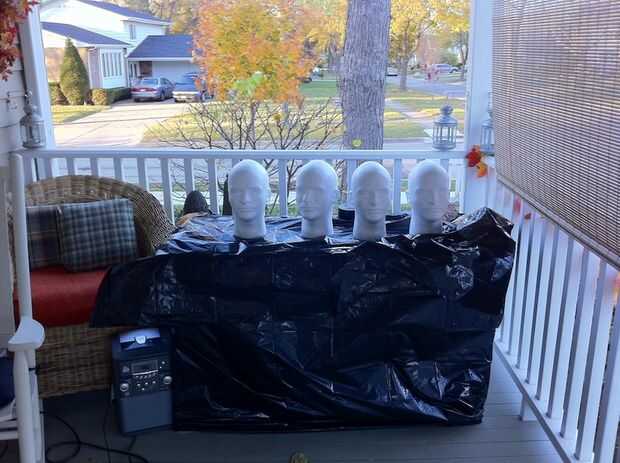

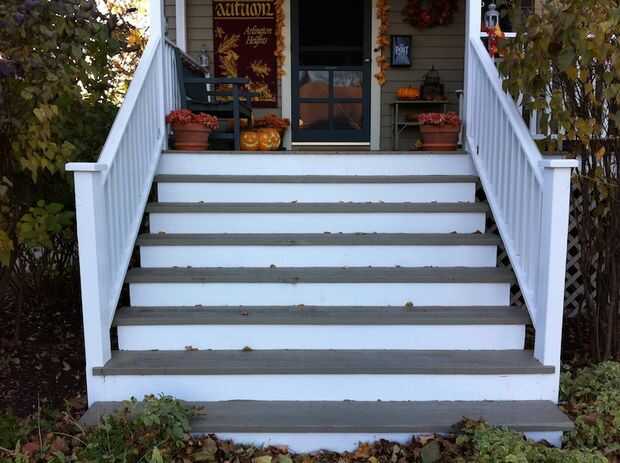

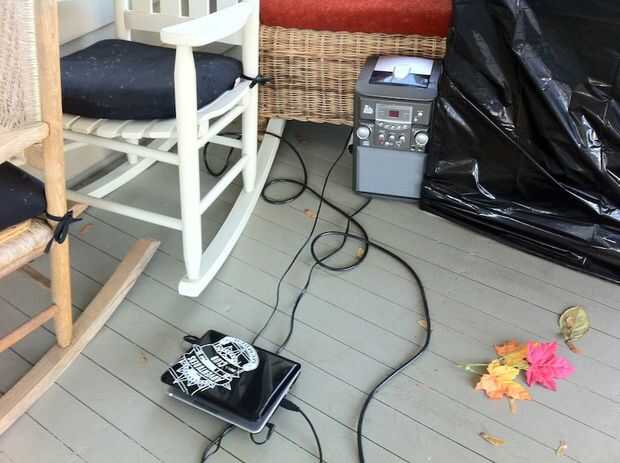

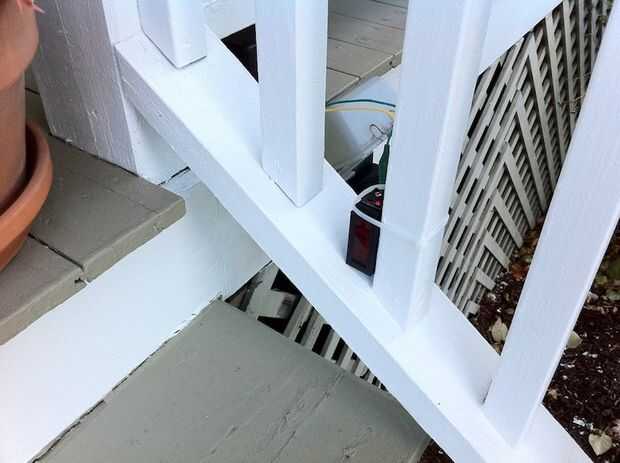

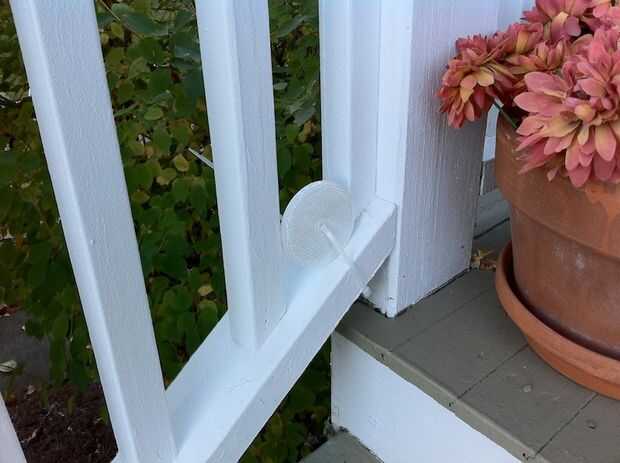

Como se puede ver en las fotos configurar la fotocélula para abarcar el ancho de los escalones de la entrada de mis padres (esto no habría funcionado tan bien en mi apartamento...). La fotocélula conectada en un pin en mi arduino para registrar cuando fue disparado. Arduino está conectado a mi Netbook por USB y por último el netbook ganchos a la máquina de karaoke y proyector usando sus puertos respetados. Luego configurar el cabeza de espuma de poliestireno y alineado con el vídeo (más sobre esto en el paso 3). ¿¡ UF, ok que está listo para algunos programas?
