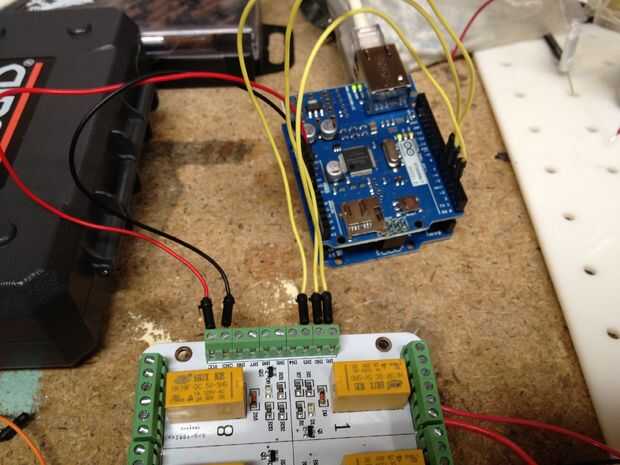

Paso 2: alambre encima de la placa de relé para arduino
A continuación seleccione que salida pines de arduino te quieres manejar el relé, los Haz conectados a los pines de la IN en el extremo de la placa de relé y a los pines de salida en su arduino.
En este punto debe ser capaz de encender los pernos de arduino y ver activan los relés, que tienen un luz roja de estado para saber si están "en"
El extremo izquierdo 2 pines que salen de cada relé son los 2 utilizar, esos 2 'cerrarán' cuando el relé está 'on'
De la corriente, ir al primer pin en cada uno de los 3 primeros relés que desea utilizar.
En el segundo pasador salir al tráfico ligero.
Cuando el relé está en debe proveer 120v a través de la retransmisión a las bombillas de Navidad en el semáforo.
