Paso 4: Preparar el Hardware - engranajes y caja de piso
Como nuestro proyecto es muy singular que decidimos láser y molino de algunas cosas por nuestra cuenta:
4.1) hacer anular engranajes y ruedas dentadas:
El plexiglás a su cortadora láser y tres engranajes anulares que acabarán en el panel superior de la caja de piso y tres ruedas dentadas para motores paso a paso. (consulte el archivo 'plantilla de laser')
4.2) preparar el cuadro de"piso":
4.2.1 panel superior de de la "caja baja":
Luego necesitas moler tres muescas en el panel superior para que no puede ver los engranajes anulares de la parte delantera. En el centro de las muescas deben dejar algo de madera para que el rodamiento de bolitas permanecerá allí. (consulte el archivo 'plantilla de fresado')
Luego perfore agujeros de ø 9mm en el centro de las muescas por lo que podemos poner los cables a través de este eje. Y necesita perforar los agujeros para los contactos reed. Tenemos otra plantilla para eso. (floorbox de panel superior plantilla de perforación)
4.2.2 frontal de la caja de"piso":

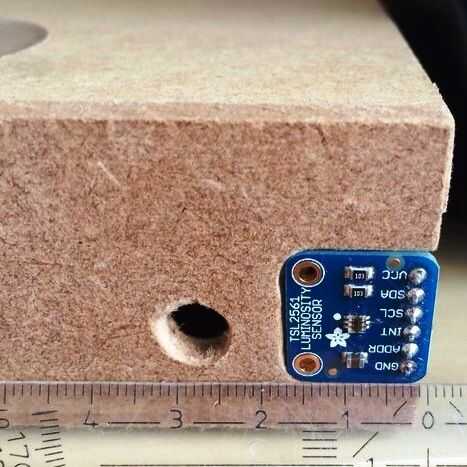

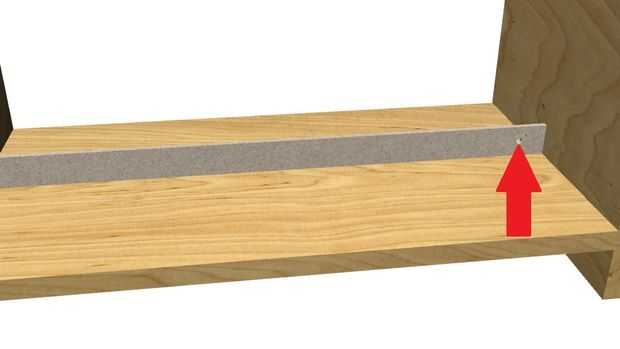

Decidimos montar la electrónica (excepto los motores y los sensores de humedad) en el cuadro de"piso". El panel frontal oculta lo feo eléctrica y deja en el aire con el sensor de polvo y la luz del LED RGB hacia fuera. Usar MDF de 5mm 525 mm x 40 mm de los componentes de la lista y perfore un agujero en él. El molino luego una plaza en el borde derecho en él. Es cómo obtenemos una superficie delantera incluso aunque estamos montaje el sensor de luminosidad en la parte delantera.
4.2.3 del panel posterior de la "caja baja":
Aquí sólo necesita hacer un agujero para poder poner los cables del conector de CC a través de.
