Paso 6: Inicio construcción: los elementos de tres giro -> prismas
Si tuvieras un vistazo al archivo 3D de nuestro elemento allí no es mucho que decir sobre la construcción de los tres prismas de tres caras de torneado. Debe tener todas las piezas cerca de usted y luego las otras cosas que necesita un destornillador, pegamento para madera y tiempo.
Para hacer más fácil para usted hemos creado un lapso de tiempo video cuando construimos uno de nuestros elementos de inflexión. Al principio puedes ver todas las piezas necesarias y al final se puede ver un elemento terminado.
Para resumirlo en un tres sencillos pasos:
- Monte las bisagras en uno de los pedazos más pequeños
- unir los triángulos y los paneles más pequeños 2
- montaje del panel más amplio con las bisagras para descansar
Nota: En el video pueden ver nos pegado en un tercer triángulo en el centro del módulo. Lo hicimos porque pensamos que era a inestable sin él. Pero al finalizar los tres módulos que hoy conocemos: los módulos son estables sin el triángulo medio.
Ahora usted puede poner los tapetes de acero en los triángulos superiores y attatch tubos de plástico (25mm) más largo a los triángulos de la parte inferior. También debe pegar el elemento superior del rodamiento sobre el mismo.
A continuación debe poner todos los cables que necesita dentro de los prismas a través de los ejes que son:
- para el motor
- para los paneles foto voltaicos
- para el sensor de humedad de suelo

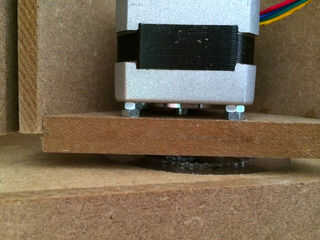

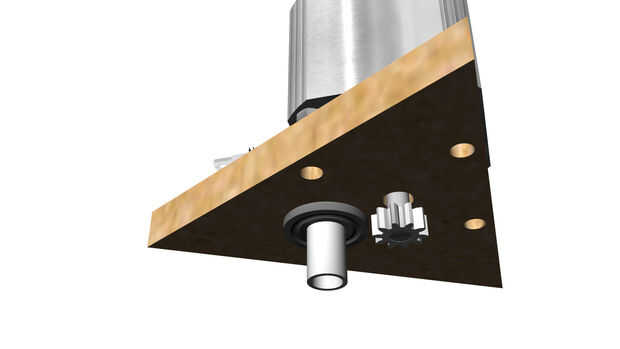

Ahora puede montar los motores en los prismas de tres caras. Si usted toma una mirada cercana en el archivo de 3D o imagen esta imagen
puedes ver que hemos utilizado las tuercas para obtener la separación correcta entre el motor y el triángulo inferior.

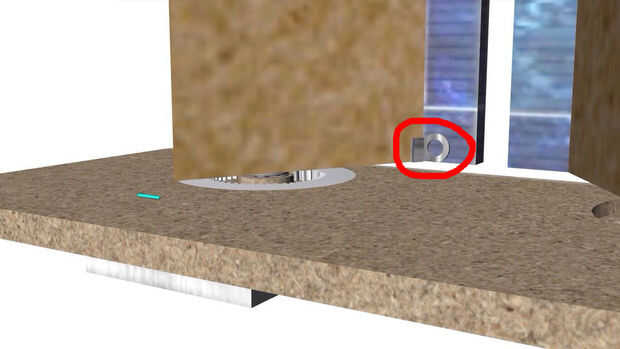

A continuación son los imanes y las arandelas: cada elemento obtiene un par de imanes y lavadora como cierre de la 'puerta' y activar el contacto reed. Utilizamos el pegamento para fijarlos a los lugares correctos.
