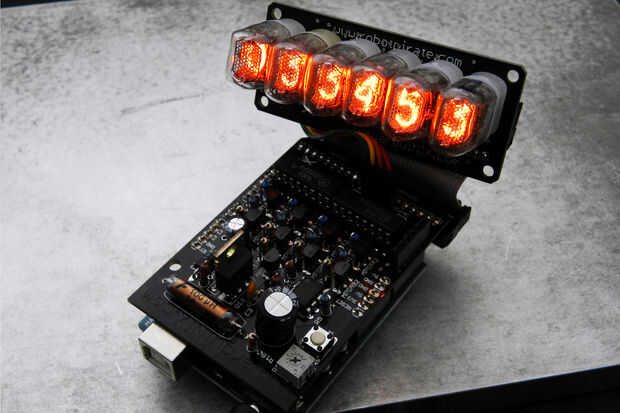

El escudo de ArduiNIX es una plataforma programable de usuario para la conducción de tubo Nixie multiplexado u otras pantallas de alto voltaje **. El ArduiNIX es un hardware de código abierto

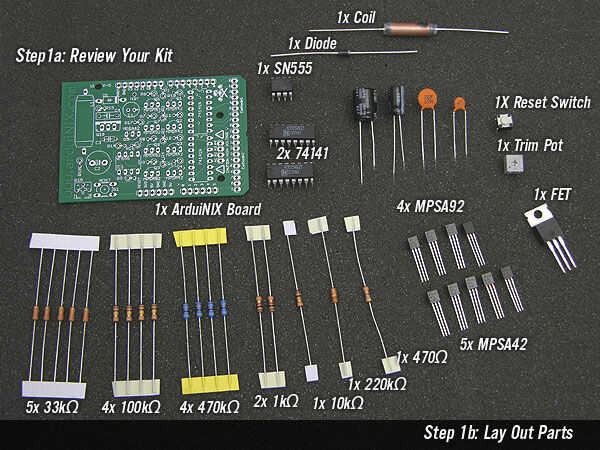

Bienvenido a la porción de montaje del sitio. Aquí llevaremos paso a paso en el proceso de construcción de su kit de ArduiNIX. En primer lugar, asegúrese de que tener todas sus piezas representaron!
Incluido en el kit de controladores de pantalla debe las siguientes partes. Esta es la lista de piezas más actuales, hasta la fecha para la ArduiNIX.
- (1 X) ANX_Board
- (1 X) regulador diodo 1.0 amperios 400 voltios 400 BYT01 511-BYT01-400 en D1
- (1 X) bobina de supresión de RFI 100uH Amp 1 434-11-101 M en L1
- (1 X) 25 voltios 470 uF Capacitor 647-UVZ1E471MPD
- (1 X) 350 voltios 1 uF Capacitor 647-UVR2V010MED en C1
- (1 X) 500V 5.6 pF NPO Capacitor 140-500N2-5R6D-RC a C3
- (1 X) 500V 47pF SL condensador 140-500S5-470K-RC en C4
- (1 X) sola puerta MOSFET de 5.5 Amp de 400V IRF730 844-IRF730APBF en Q10
- (1 X) 1/4" o 1K 10% sola vuelta Trimmer 858-25PR1KLF en R19
- (1 X) plana de 6 X 6 mm 4,3 BTN táctil interruptor 653-B3F-1000 en S1
- (1 X) General Purp solo NE555N temporizador IC 511-NE555N en IC1
- (5 X) 1/4 watt 33Kohms 5% resistencias de Metal Film 71-CCF07-J-33K en R1-R5
- (4 X) 1/4 watt 100Kohms 5% resistencias de Metal Film 71-CCF07-J-100K en R6-R9
- (4 X) 1/4W 470K ohmios resistencias de Metal Film 1% 660-MF1/4DCT52R4703F en R10-R13
- (2 X) 1/4 watt 1Kohms 5% resistencias de Metal Film 71-CCF07-J-1K en R14, R15
- (1 X) 1/4 watt 10Kohms 5% resistencias de película de Metal K 71-CCF07-J-10 en R16
- (1 X) 1/4 watt 220Kohms 5% Resistor de película de Metal 71-CCF07-J-220K en R17
- (1 X) 1/4 watt 470ohms 5% Metal Film Resistor 71-CCF07-J-470 en R18
- (4 X) MPSA92 PNP Transistor de pequeña señal 512-MPSA92 en Q6-Q9
- (5 X) MPSA42 NPN Transistor de pequeña señal MPSA42 512 en Q1-Q5
- (2 X) Nixie conductor IC - SN74141 * o * equivalente en IC2, IC3
- (1 X) 40P. 100" Pin Headers tira 517-6111TG Pinrails
