Arduino Powered Nixie tubos: Asamblea de shield ArduiNIX Nixie conductor (11 / 25 paso)

Paso 11: General Purp solo NE555N temporizador IC a posición IC1

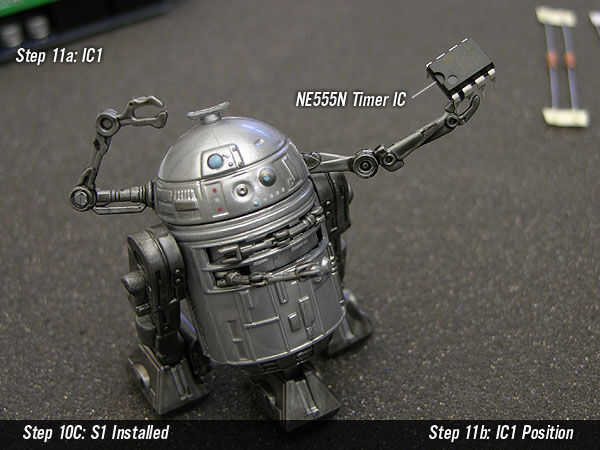

Robo compinche aquí está mostrando el NE555N temporizador IC. Es el ticker que controla la oscilación hasta el final de la energía de la ArduiNIX.

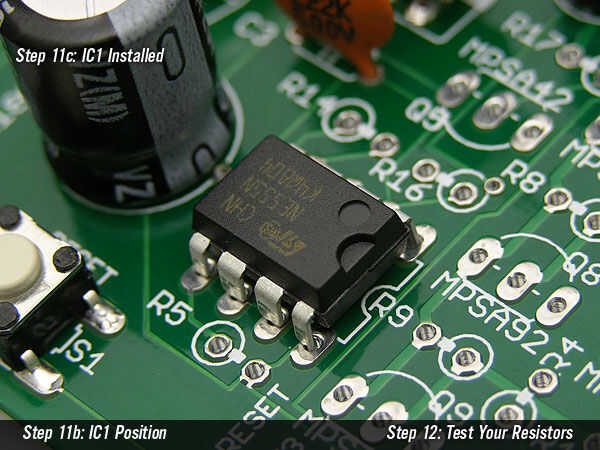

El IC temporizador, como todos otros ICs que debe alinearse correctamente! Tomar nota de la muesca en el IC y alinee con la muesca en el diagrama en la pizarra.

Hacer muy seguro de que el temporizador IC está orientado correctamente. La imagen en el tablero muestra hacia la abertura del punto o del plato está en un extremo de los ICs de temporizador.
