Arduino Powered Nixie tubos: Asamblea de shield ArduiNIX Nixie conductor (20 / 25 paso)

Paso 20: PNP MPSA92 pequeña señal de transistores a posiciones Q6 a Q9

Woohoo! ahora para algo totalmente diferente. MPSA92 Hola transistores de voltaje!

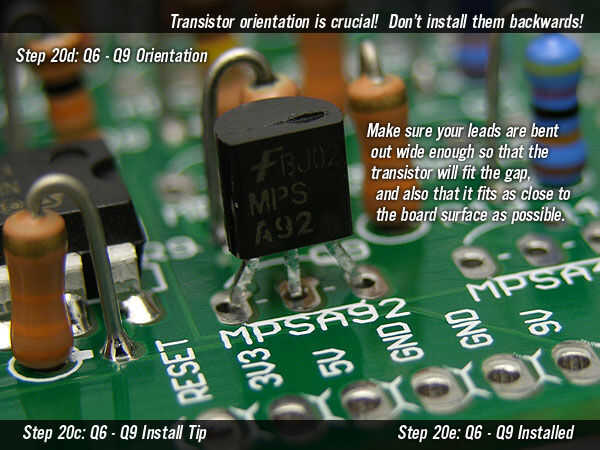

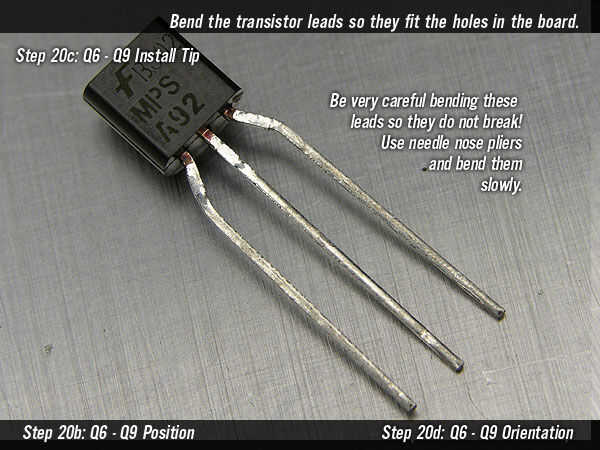

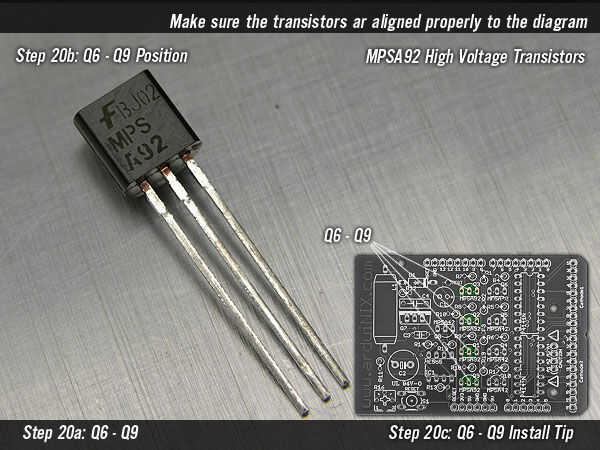

Ver la orientación de estos, asegúrese de que coinciden con el diagrama.  Si los cables no se doblen para caber ya, curva conduce así, para que los orificios en el tablero.

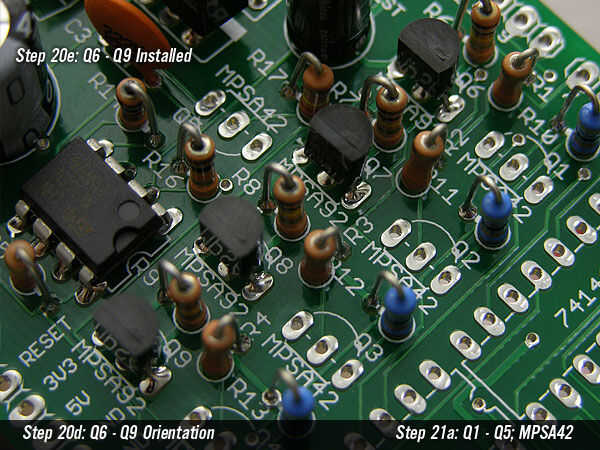

Instalado en la ubicación correcta y la orientación, debe tener este aspecto.
