Arduino Powered Nixie tubos: Asamblea de shield ArduiNIX Nixie conductor (25 / 25 paso)

Paso 25: Comprobar tu trabajo!

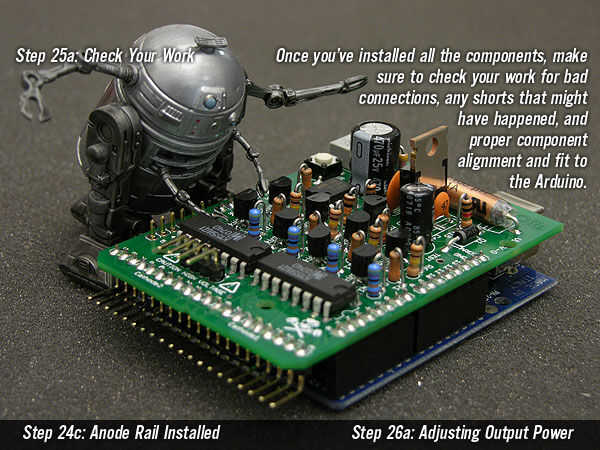

Montar el escudo de la ArduiNIX a la placa Arduino y comprobar su trabajo, soldadura, alineación y orientación de los componentes de la soldadura. Ahora revisa. Es importante que todo en el lugar apropiado y la orientación para el primer arranque para no freir a cualquiera de los componentes. Reivindicamos sin responsabilidad si tu tabla comienza a chisporrotear por mal montaje.

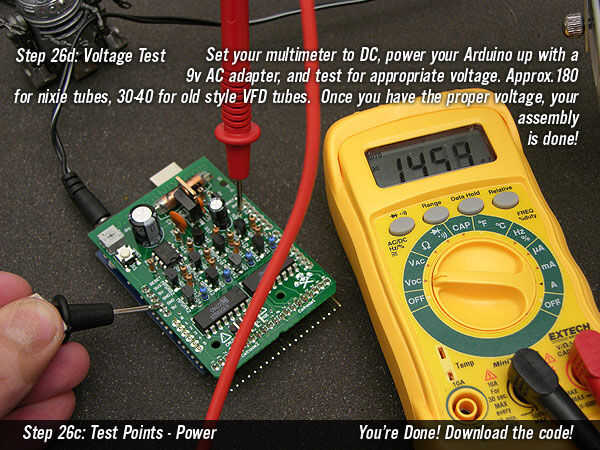

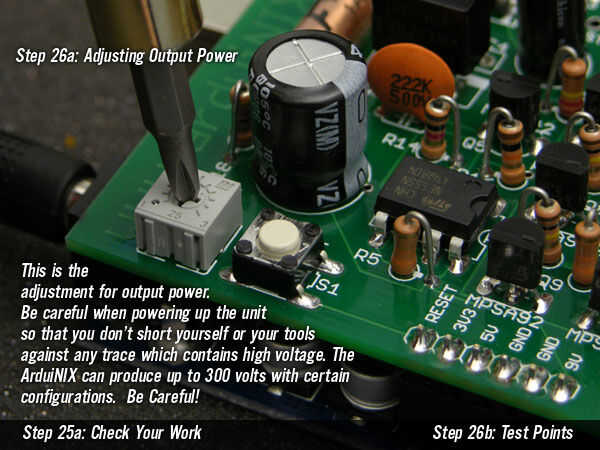

Utilice una fuente de alimentación 9 v CC wallwart con el ArduiNIX (no incluido) una vez conectado, ciertas porciones de la ArduiNIX que se cargan con alto voltaje. No toque los pines de ánodo o prueba puntos, o cualquier soldadura expuestos mientras la unidad está cargada.

Para tubos de VFD en el rango de tensión de 30 a 40, los condensadores de sincronización en los pasos 6 y 7 deben cambiarse a condensadores de valor más alto.

Una vez que la unidad funciona correctamente y tiene tubos nixie para conectarse, descargar el código y enviar a la arduino!  http://www.arduinix.com/main/downloads.htm

Gracias por mirar!
Después, cubriremos ensamblar las placas de tubo.
