Arduino Powered Nixie tubos: Asamblea de shield ArduiNIX Nixie conductor (2 / 25 paso)

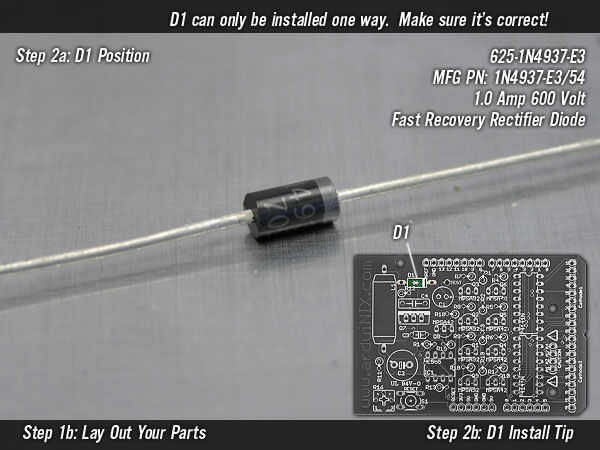

Paso 2: 1.0 Amp 600 voltios rápida recuperación diodo rectificador a posición D1

D1 es el diodo rectificador de recuperación rápida. Asegúrese de que entra correctamente, sólo puede ser instalado una sola dirección. La banda en un extremo le muestra qué lado es el lado positivo.

El diodo suministramos mayo o bien ser un diodo de 400 o 600 voltios. Cualquiera funcionará.

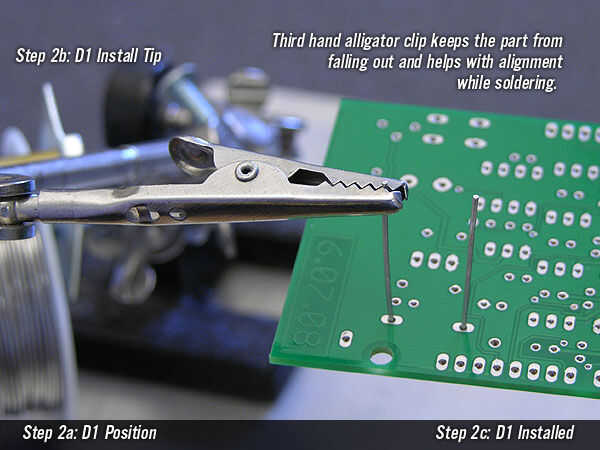

Usar algo útil para sacar el diodo esté ajustada a la Junta Directiva, preferentemente por lo que sus manos están libres soldar los cables en.

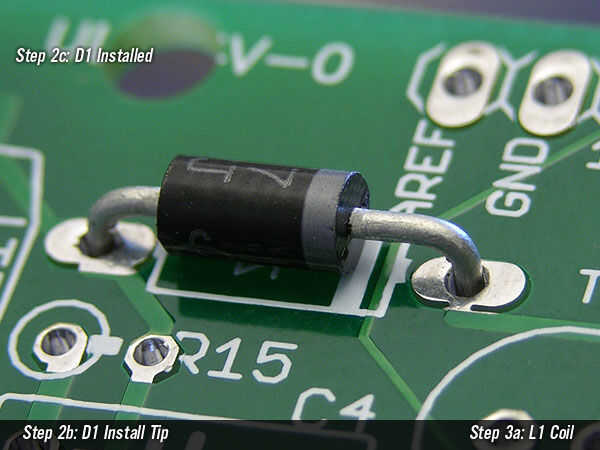

Se trata de cómo D1 debe buscar una vez que está instalado correctamente.
