Paso 1: Árbol de DIY y componentes
Materiales
- Madera, (utilicé redwood, pero ramas funcionan muy bien)
- Un tablero de madera contrachapada
- Pintura, yo blanco, pero cualquier color va a hacer
- Luces de tira del LED
- 8 baterías AA o adaptador de CA de 12v
- 5 transistores TIP31
- 5 1 k Ohm resistencias
- Cables de conexión
Herramientas
- Soldadura de hierro
- Arduino Uno
- Sierra
- Taladro
- Tijeras
En un pie de 2 x 3 madera tablero diseño su ramas o madera y pegamento, tornillo o clavo de la madera a la Junta en un patrón mímico una estructura de árbol de Navidad. Pinté la Junta pero podría dejarlo natural. Una vez que las tablas se unen puede utilizar su tijera para cortar las luces del LED en un patrón de estrella y soldarlos juntos, asegurándose de que va de rojo a rojo y negro con negro. Retire la cinta y pegar a la Junta.
Corte tiras de luces la madera para cada rama y el cable a un conductor, taladrar un agujero cerca de la rama de la línea hacia la parte posterior de la Junta.

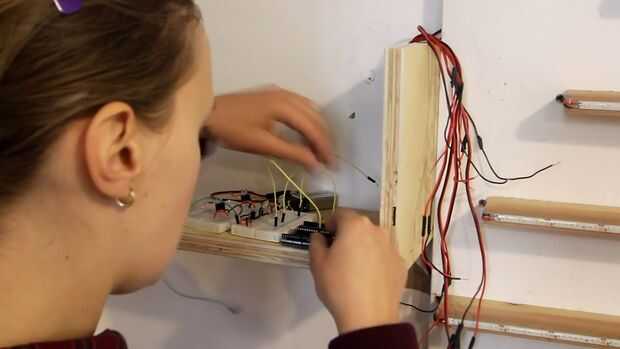

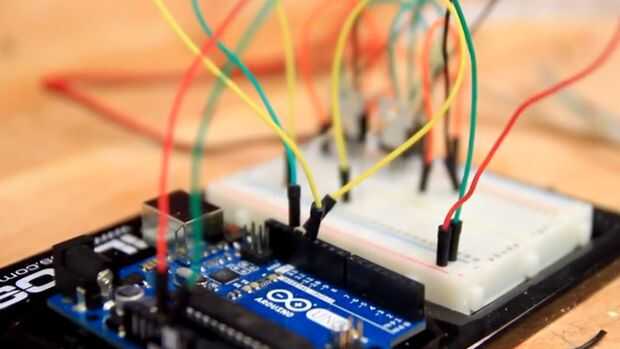

Entonces creé un pequeño estante hecho de madera contrachapada en el lado de la Junta para mantener todos los componentes. Coloqué el Arduino, baterías, breadboards y todo el cableado en el estante, conectados todos los cables y había cargado el programa en el Arduino.
Por supuesto puede crear cualquier secuencia luz que desee, pero he tratado de replicar un poco del tema de Vader de Star Wars.

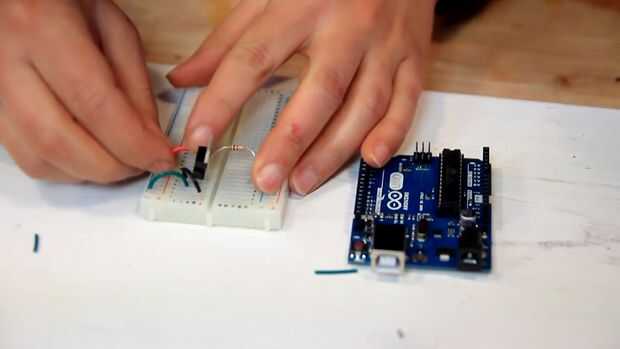

Para crear cada circuito he utilizado un transistor TIP31 de la siguiente manera. De la Base de conectarse un resistor del ohmio 1 k del pin del Arduino, el emisor a tierra y conectar el colector a la negativa del LED, mientras que el plomo rojo una fuente de alimentación de 12 voltios. La alimentación de Arduino no es suficientemente grande para poder el LED solo por lo que usted debe utilizar algo con más energía, como una batería.
Si desea que las luces todo el tiempo, especialmente la estrella y el tronco sólo conectan a la fuente de 12v y no a la Arduino.
Si intenta hacer esto permanente puede construir un mejor cuadro para casa todo.
