Arduino Powered reloj binario (1 / 5 paso)

Paso 1: Componente lista de la compra

a continuación es una lista de todos los elementos que necesita para completar este proyecto.  He intentado incluir lugares donde usted puede ordenar desde así como componentes opcionales que desea recoger.

Esta lista es para elementos de montaje en superficie.  Si usted decide ir con los componentes por-agujero, los recursos que he enumerado todos los venden así y que puedes hacer una búsqueda en el componente.

Lo que usted necesita:

  1. ATmega168 con Arduino Bootloader - disponible en FunGizmos para $4,00
  2. 10 K costo de resistencia - disponibles en Jameco - 0.01 (c / 100 por $1.00) artículo # 1877832
  3. 220 Ohm Resistor - disponibles en Jameco - coste 0.01 (c / 100 por $1.00) artículo # 1878149
  4. -Disponibles en Jameco - condensador de 22pF costo 0.06 (c / 100 por $6.00) artículo # 1856783
  5. 10uF condensador - disponibles en Jameco - coste 0,12 (c / 10 de $1,20) artículo # 1858797
  6. Interruptor de botón - en Jameco - costo.35 ea. artículo # 2076236
  7. LM78L05AC coste - disponibles en Jameco - regulador de voltaje.39 ea. artículo # 902186
  8. 13 LED. He utilizado el azul, pero puede utilizar cualquier color. Disponible en Jameco - costo.25 ea artículo # 2046441
  9. 16 MHz cristal - disponibles en SparkFun.com - costo 1.50 ea SKU: 00536 COM
  10. DC Power Jack Connector - disponible en SparkFun.com - costo 1.25 ea. PRT-00119

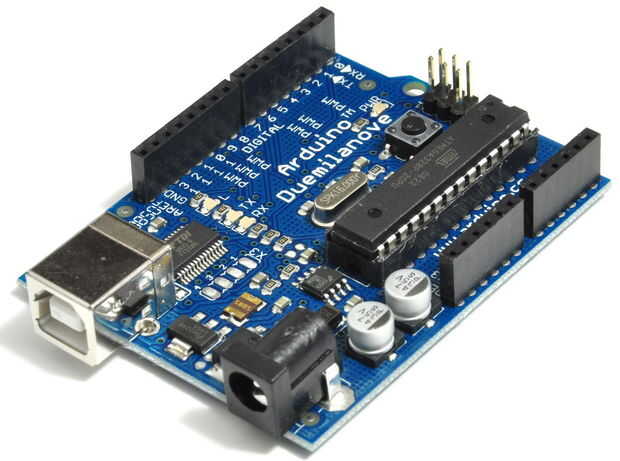

  11. Si no tienes uno, una placa Arduino. Disponible en SparkFun.com - coste de 29.95 DEV-00666 o construir su propio Arduino
  12. PC tablero (Perf Board/Proto) - disponible en Radioshack - costo varries.
  13. Protoboard opcional - disponible en pasatiempos de Wright - cuesta 3.99 Artículo # PB400. Estas me encantan!
  14. Proyecto contenedor. Esto se utilizará para albergar el reloj. Fui a la tienda de artesanía de Hobby Lobby y recogió una caja de madera barata de $1,99 y alguna chatarra recorte moldeado de Lowes para.25
  15. Acrílico transparente - recogí algunos acrílico blanco translúcido de una tienda local que costó $1 por libra.
  16. x2 SPDT pulsadores - disponibles en RadioShack-costo $3.99 - Catálogo #: 275-1549
