Arduino Powered reloj binario (2 / 5 paso)

Paso 2: 8421 binario y horario de 24 horas

Estamos utilizando un sistema de tiempo de 24 horas.

Dicho esto, si se tratara de 8:00, el tiempo es 8.00 horas y si fuese 20:00, el tiempo sería ser leído como 20:00 horas.  En el entrenamiento básico de ejército de Estados Unidos, cuando usted primero Aprende este sistema de tiempo, nos enseñaron a contar sólo hacia atrás por 2 PM veces. Así por ejemplo, si me dijeron que en la formación de 21.00 horas. En mi cabeza pensaba 2100 - hasta 1, 0, 9 y sabía que significaban 21:00.

O si estuviéramos fuera del trabajo a las 16.30 horas, en mi cabeza estaba pensando 1630 - hasta 6, 5, 4 y el día terminó en 16:30. Espero que hace sentido, sentí la necesidad de explicar a quien no sirve para contar el tiempo con este método.

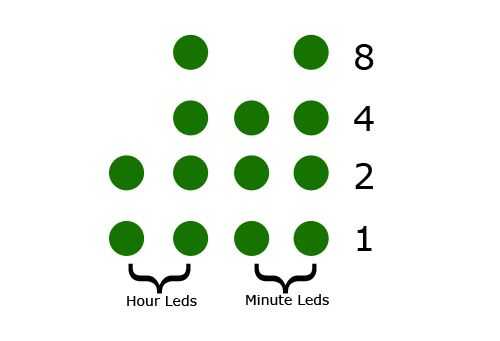

Mirando la imagen de ejemplo binario 8421, en la primera columna de los leds de la hora, si el primer led se ilumina, su valor sería 1 y en la segunda columna si se encendió el 4th(top) llevado, su valor sería digno de 8. Por lo tanto tendría 18.

Ahora con el minuto LED, digamos que la primera columna tiene el tercer led y el primer led iluminado. Este valor sería 4 + 1 = 5. La segunda columna, tercer led se enciende hasta le daría un valor de 4. Para que juntos se tienen 54.

El tiempo total quedaría como 18:54 que serían 18:54

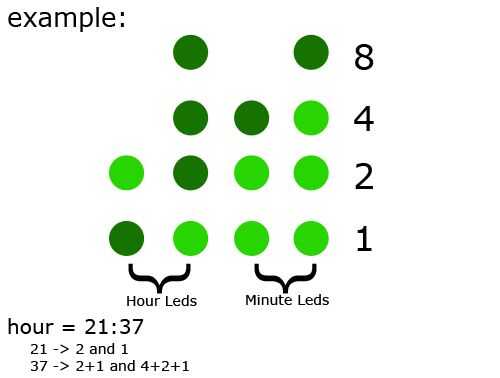

Mira el segundo ejemplo de la imagen. La hora es 21:37

Ejemplos de imágenes de Daniel Andrade
