Paso 3: Crear el reloj binario Arduino PCB

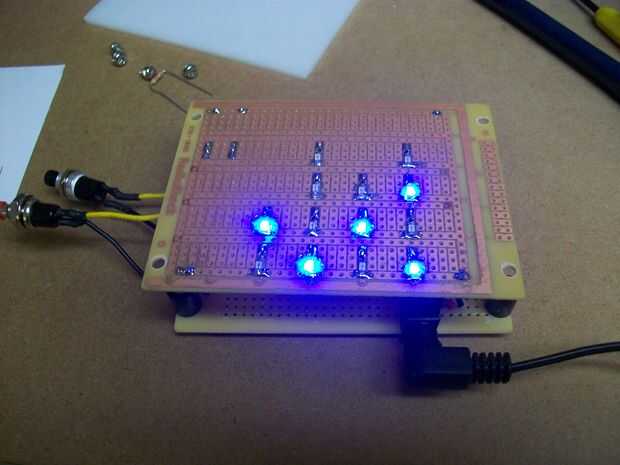

Usted puede construir su propio Arduino en un pedazo de Protoboard, y luego ejecutar la conexión de los cables a un protoboard independiente que tiene el LED en él. Este era el método que usé para mi primer diseño de reloj.

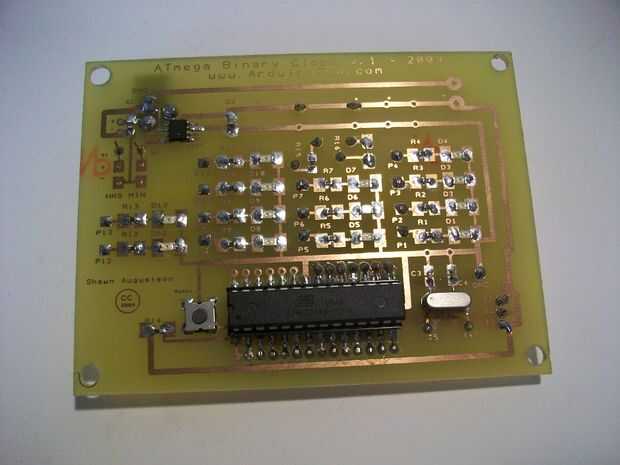

Un mejor enfoque sería grabar tu propio PCB de cobre. El segundo reloj que diseñé me fui con este método. Hay muchas de Instructables en cómo hacerlo. Puesto que este método requiere más equipo, voy a mantener con el primer diseño de reloj para propósitos de la instrucción. Más adelante o en su propio usted puede investigar otros métodos si desea intentar grabado su propio PCB.

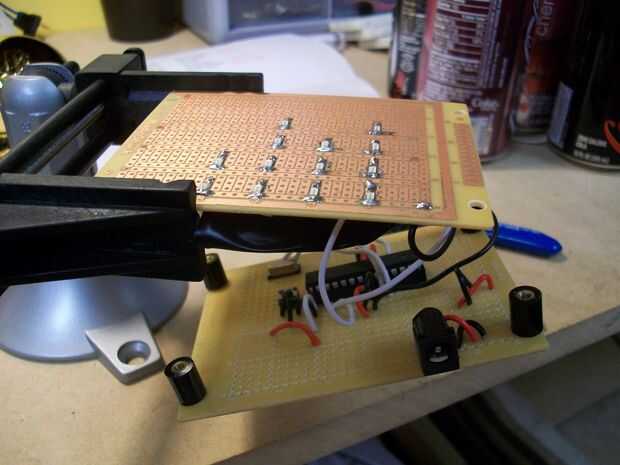

Una vez tienes el protoboard que será utilizado como su Arduino completado. Utilice su actual placa Arduino y subir el dibujo suministrado al final de este tutorial. Pop que chip hacia fuera y se coloca en el protoboard Arduino.

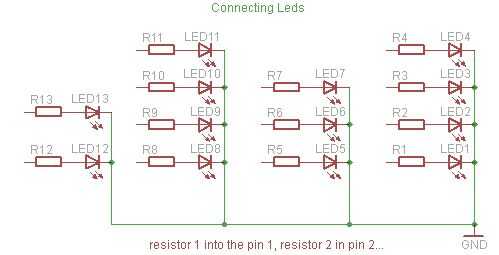

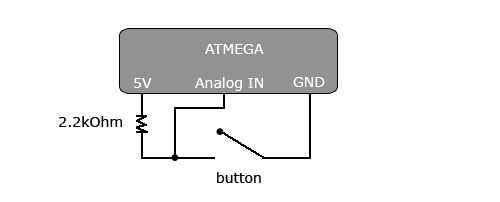

Los leds y resistencias se conectará de la protoboard segunda, hasta su diseño placa de Arduino. Siga el esquema adjunto con este paso.
Arduino el Pin 1 se conecta al Resistor 1 que conecta con el LED 1, que se conecta a tierra.
Arduino Pin 2 se conecta al Resistor de 2 que conecta con 2 LED, que se conecta a tierra.
* Repita este proceso para todos 13 resistencias, clavijas y led de.
PUNTA DE SOLDADURA.
Coloque una pequeña y delgada capa de soldadura en el área que va a ser de soldadura a primero, luego con una mano sosteniendo el soldador, y el otro con un par de pinzas, coloque el componente sobre el área a soldar a. Pulsado con las pinzas y luego recalentar la soldadura. Mantener la presión aplicada con las pinzas y alejar el hierro de la soldadura. Ahora usted puede dejar ir con las pinzas y se conectará la parte en su lugar. Más Instructables para soldar.
