Arduino Powered reloj binario (4 / 5 paso)

Paso 4: Caja del reloj

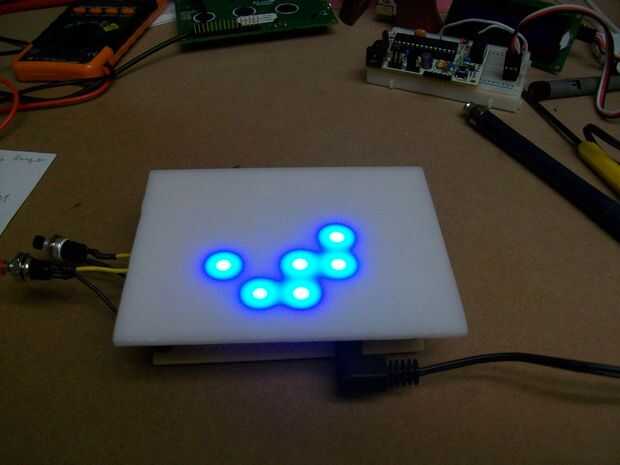

El siguiente paso es medir y cortar el acrílico. Corté un poco la cantidad de los protoboards que tenía espacio para moverse a que la ubicación de lo LED s alrededor bastante centrado.

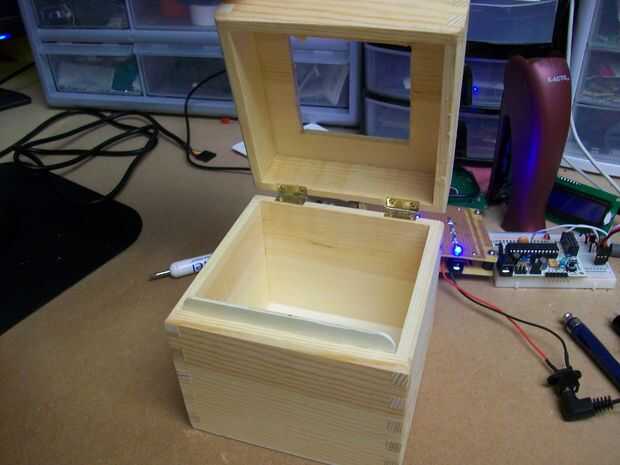

Para el alojamiento del reloj, he seleccionado una caja que tenía una tapa profunda. Esto me permitió poder encaja los protoboards y todavía tener espacio para hacer una cubierta plana para ocultar todo una vez que se abre la tapa.

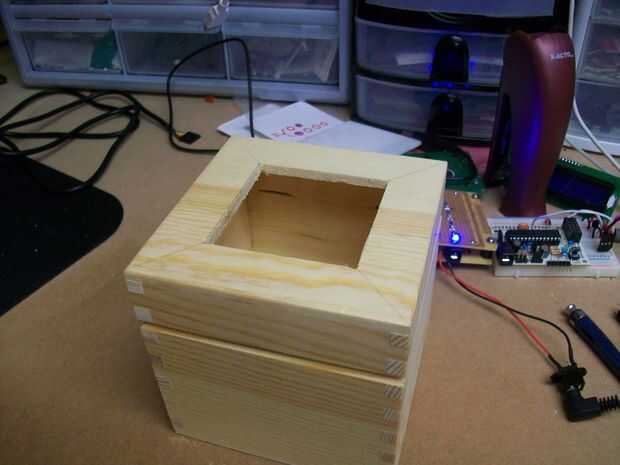

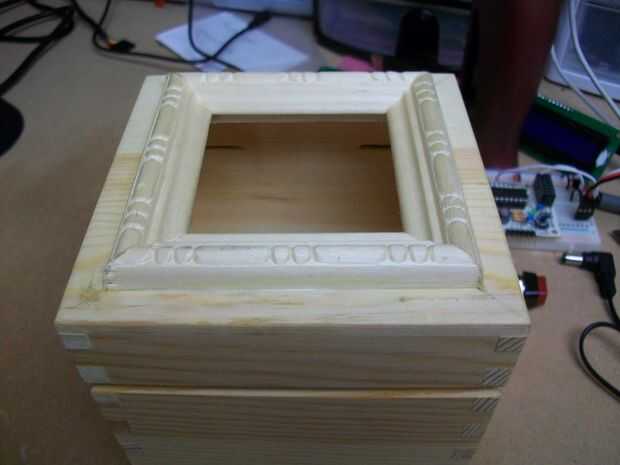

Sacó de un cuadrado por donde será la cara y luego perforó un agujero en la esquina. Esto me permitió utilizar una sierra pequeña de superarlas para luego cortar la forma. Los cortes son tipo de ásperos, así que añadido ajuste moldeado alrededor de la abertura para ocultarlo. También lo hace ver más acabado.

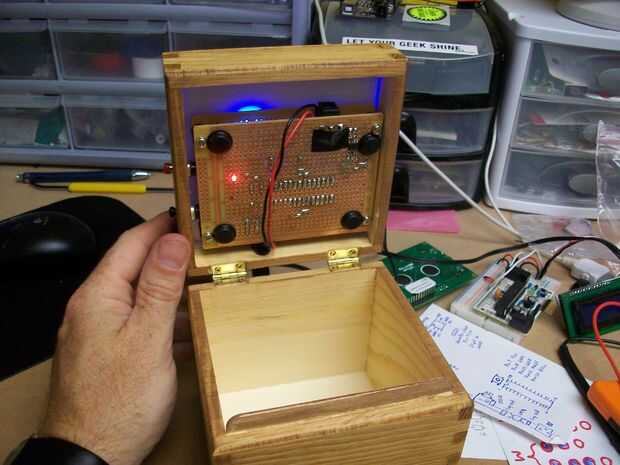

Luego de lijar y había manchado el cuadro, coloqué el acrílico y los componentes en y medido donde ubicaron los pulsadores y enchufe de alimentación. Con una broca y fregadero contrario, hice los agujeros para ellos. Inserte cuidadosamente las tablas de reloj binario de arduino en la tapa.
